Impedyme FPGA Scope
Das Impedyme FPGA Scope ist ein integriertes Hochgeschwindigkeits-Werkzeug zur Signalvisualisierung und -diagnose, das speziell für Impedymes CHP Series Echtzeit-Simulationsplattformen entwickelt wurde. Tief in Impedymes FPGA-zentrierte Echtzeit-Regelungs- und Signalverarbeitungsarchitektur integriert, ermöglicht das FPGA Scope Ingenieuren, kritische elektrische und Regelungssignale mit Sub-Mikrosekunden-Auflösung zu überwachen, zu triggern und zu analysieren – und das ganz ohne externe Oszilloskope oder DAQ-Hardware.
Diese enge FPGA-Integration macht das Impedyme FPGA Scope zu einem zentralen Alleinstellungsmerkmal für anspruchsvolle Power-Hardware-in-the-Loop (PHIL), Controller-HIL- und Netzkonformitäts-Validierungsabläufe.
Zweck und Anwendungsfall
In modernen HIL- und PHIL-Tests -Umgebungen sehen sich Ingenieure mit zunehmender Systemkomplexität, höheren Schaltfrequenzen und strengeren Konformitätsanforderungen konfrontiert. Herkömmliche softwarebasierte Oszilloskope oder externe Instrumente erfassen das echte Echtzeitverhalten oft nicht. Das Impedyme FPGA Scope wurde gezielt entwickelt, um diese Herausforderungen zu bewältigen, indem es Ingenieuren Folgendes ermöglicht:
1
Interne Systemzustände beobachten (Id/Iq, Vabc, Vdq, Reglerzustände, Integratorausgänge)
2
Zeitkritische Signale validieren (PWM-Flanken, PLL-Einrastverhalten, Reaktion der Fehlerlogik)
3
Die Leistung von Regelungsalgorithmen in Echtzeit untersuchen
4
Transiente Ereignisse, Fehlerdurchfahrt und Netzstörungen analysieren
Technische Herausforderungen, die das Impedyme FPGA Scope löst
Moderne Leistungselektronik- und Echtzeit-Simulationsumgebungen bringen technische Herausforderungen mit sich, die herkömmliche Mess- und Debugging-Werkzeuge nur schwer bewältigen. Das Impedyme FPGA Scope wurde speziell dafür entwickelt, diese Probleme zu lösen, indem es deterministische Einblicke auf FPGA-Ebene in schnelle, zeitkritische Systeme bietet. Im Folgenden finden Sie die häufigsten technischen Herausforderungen und wie Impedymes FPGA Scope sie meistert.
1. Verpasste transiente Ereignisse in Hochgeschwindigkeitssystemen
Herausforderung:
Schnelle Transienten wie Spannungseinbrüche, Schaltspitzen oder Fehlerauslösungen können innerhalb von Mikrosekunden auftreten und werden von externen Werkzeugen oft übersehen.
Lösung:
-
- Erfasst Signale direkt im FPGA-Ausführungspfad
- Sub-Mikrosekunden-Zeitauflösung
- Ereigniserfassung vor und nach dem Trigger
2. Instabilität des Regelkreises und Abstimmungsprobleme
Herausforderung:
Regelkreise können durch Timing-Fehlanpassungen, Sättigung oder Integrator-Windup instabil werden.
Lösung:
- Zugriff auf interne Reglerzustände
- Echtzeit-Vergleich von Referenz- und Rückführsignalen
- Live-Abstimmung mit sofortiger Wellenformvalidierung
3. PHIL-Schleifenschwingungen und Stabilitätsprobleme
Herausforderung:
Power-Hardware-in-the-Loop-Aufbauten können Schwingungen aufweisen, die durch Latenz oder Impedanzfehlanpassung verursacht werden.
Lösung:
- Deterministische, mit dem PHIL-Timing synchronisierte Erfassung
- Gleichzeitige Überwachung von Spannungs-, Strom- und Impedanzsignalen
- Triggerbasierte Erfassung während Instabilitätsereignissen
4. PWM-Jitter und Schalt-Debugging
Herausforderung:
Hochfrequente PWM-Signale erfordern eine präzise Timing-Analyse, um Jitter oder Tastverhältnisverzerrungen zu erkennen.
Lösung:
- Sichtbarkeit des PWM-Timings auf FPGA-Ebene
- Hochauflösende Analyse der Schaltzyklen
- Präzise Messungen des Übergangs-Timings
5. Synchronisierung zwischen Regelungs- und Simulationsdomänen
Herausforderung:
Zeitliche Fehlausrichtung zwischen Regelungslogik und Simulationsmodellen kann die Testgenauigkeit beeinträchtigen.
Lösung:
- Signale, die innerhalb derselben Echtzeit-Taktdomäne erfasst werden
- Deterministische Synchronisierung mit den Simulationsschritten
- Zeitlich abgestimmte Wellenformerfassung
6. Eingeschränkte Sichtbarkeit interner FPGA-Signale
Herausforderung:
Herkömmliche Werkzeuge können im Echtzeitbetrieb oft nicht auf interne FPGA-Signale zugreifen.
Lösung:
- Direkte Überwachung interner FPGA-Variablen
- Echtzeit-Signalinspektion ohne externe Tastköpfe
- Verbessertes Debugging eingebetteter Regelungslogik
Architekturüberblick
Das FPGA Scope ist kein Nachbearbeitungswerkzeug – es ist direkt in den Echtzeit-Signalpfad auf der für Simulation und Regelung verwendeten FPGA-/DSP-Hardware eingebettet. Dies bietet mehrere Vorteile:
| Funktion | Nutzen |
|---|---|
| Erfassung ohne Latenz | Beobachtet Wellenformen direkt von FPGA-Bussen und DSP-Registern |
| Hochgeschwindigkeits-Abtastung | Kann im Bereich von Hunderten kHz bis MHz abtasten |
| Triggerbasierte Erfassung | Erfasst Ereignisse rund um Überspannung, Stromspitzen und PWM-Änderungen |
| Nicht-intrusive Beobachtung | Kein Leistungsverlust, anders als bei herkömmlicher CPU-basierter Visualisierung |

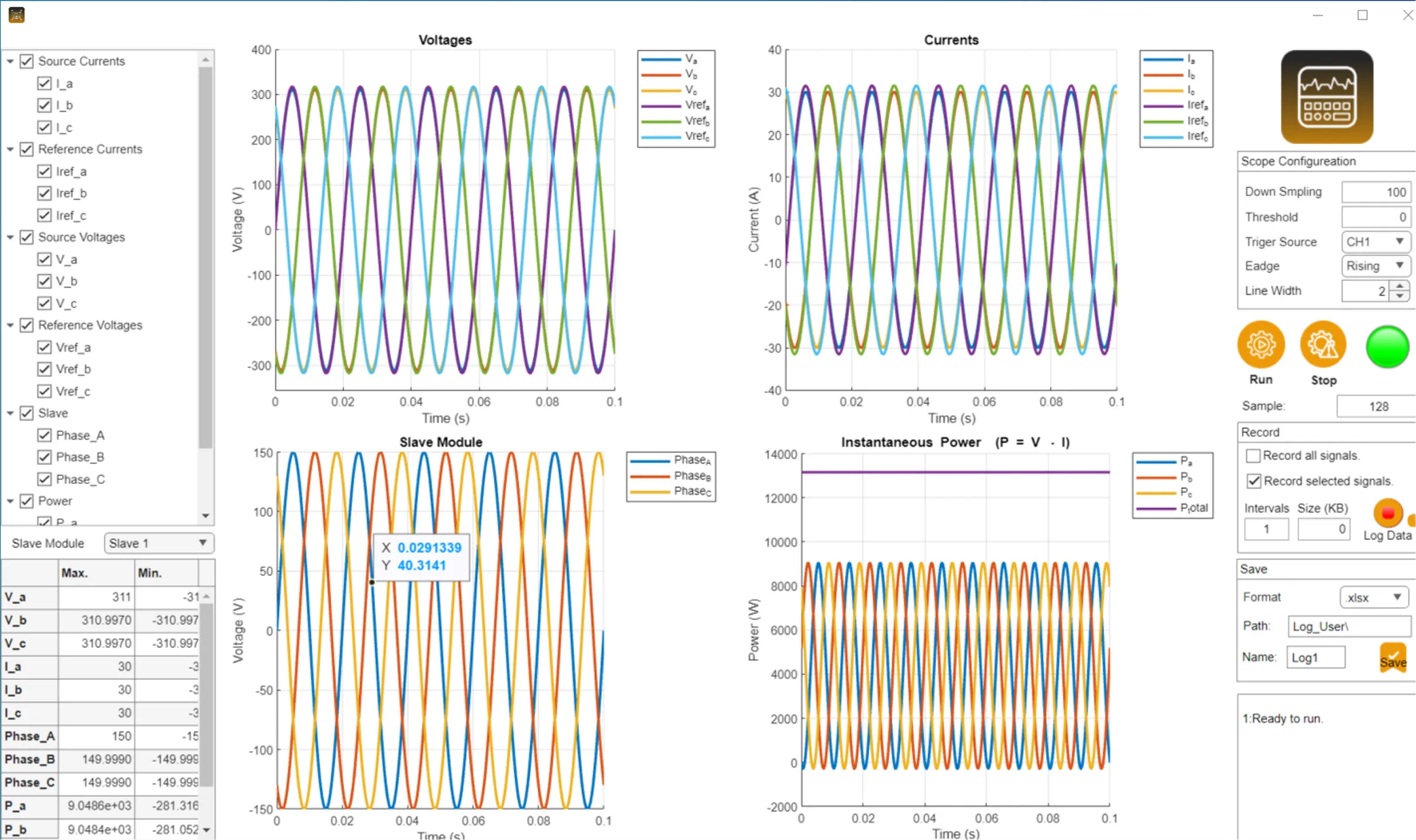

Funktionen der Benutzeroberfläche
Anwendungsbeispiele
1
Regler-Debugging
2
IEEE 1547 Fehlerreaktion
3
PHIL-Stabilitätsvalidierung
FPGA Scope für Netzanschlusskonformität & Zertifizierungstests nutzen
In modernen Energiesystemen sind Netzanschlusskonformität und Zertifizierungstests entscheidend für Wechselrichter, Umrichter und andere dezentrale Energieressourcen. Die Einhaltung von Normen wie IEEE 1547, UL 1741 und IEC 61850, einschließlich LVRT/HVRT-Anforderungen, erfordert eine präzise, deterministische Messung elektrischer Signale unter Echtzeitbedingungen. Das Impedyme FPGA Scope bietet die hochauflösende, hardwareintegrierte Sichtbarkeit, die für diese Tests erforderlich ist.
Wesentliche Vorteile
| Funktion | Nutzen |
|---|---|
| Vollständig FPGA-integriert | Echte Echtzeit-Oszilloskoperfassung; keine CPU-Verzögerung |
| Hohe Geschwindigkeit & hohe Auflösung | Erfasst detaillierte Wellenformdynamik |
| Triggerbasierte Ereignisse | Erfassen Sie bestimmte Fehler, Überschwinger oder Störungen |
| Mehrkanalansicht | Überlagern Sie Spannungs-, Strom- und Regelsignale |
| Exportbereit | Erstellen Sie sofort Testberichte |
| Sicher und isoliert | Beseitigt die Notwendigkeit physischer Tastköpfe an Hochspannungshardware |
Leistungsmerkmale des Impedyme FPGA Scope
Das Impedyme FPGA Scope ist darauf ausgelegt, die strengen Leistungsanforderungen moderner Leistungselektronik, Echtzeitsimulation und PHIL/HIL-Testszu erfüllen. Seine Fähigkeiten werden nicht nur durch Funktionen definiert, sondern durch messbare, deterministische Leistungskennzahlen auf die sich Ingenieure bei Validierungs-, Debugging- und Zertifizierungsabläufen verlassen können.
Nachfolgend finden Sie eine klare Aufschlüsselung der wichtigsten Leistungsmerkmale, die das Impedyme FPGA Scope auszeichnen.
1
Zeitauflösung
Die Sub-Mikrosekunden-Auflösung (µs) ermöglicht die präzise Erfassung schneller Transienten, Schaltereignisse und Regelkreisdynamik.
2
Signalkanalkapazität
Unterstützt bis zu 16 gleichzeitige Kanäle zur Überwachung von Spannungen, Strömen, PWM-Signalen, Reglerzuständen und internen Variablen.
3
Trigger-Reaktionszeit
Deterministisches Triggern auf FPGA-Ebene ermöglicht eine sofortige Ereigniserkennung ohne Software-Latenz.
4
Abtastsynchronisierung
Die zyklusgenaue Synchronisierung mit dem Echtzeit-Simulationsschritt gewährleistet Wellenformintegrität und Timing-Präzision.
5
Maximal beobachtbare Schaltfrequenz
Erfasst hochfrequentes PWM- und Schaltverhalten präzise für fortschrittliche SiC- und GaN-Umrichteranwendungen.
6
Datenpuffertiefe & Erfassungsdauer
Bereit, das FPGA Scope in Aktion zu sehen?
Schließen Sie sich Leistungselektronik-Ingenieuren und HIL-Testteams an, die Impedymes FPGA-integriertes Oszilloskop für Sub-Mikrosekunden-Signalsichtbarkeit nutzen – ohne externe Instrumente.
