PWM-Regelung für bürstenlose Gleichstrommotoren (BLDC)

Systemübersicht

Was ist PWM-Regelung für einen BLDC-Motor?

Die PWM-Regelung eines BLDC-Motors passt das Tastverhältnis (Duty Cycle) von Spannungspulsen an, um Drehzahl und Drehmoment zu steuern. Durch effizientes Schalten der Stromversorgung werden Energieverluste minimiert, die Wärmeentwicklung reduziert und ein gleichmäßiger sowie geräuscharmer Betrieb über einen großen Drehzahlbereich gewährleistet.

Zweck der Simulation

Die PWM-Simulation zielt darauf ab:

• Die Echtzeit-Drehzahlregelung mittels mikrocontrollerbasierter PWM zu demonstrieren
• Die Effizienz von die Motorleistung durch fortschrittliche Schaltstrategien zu optimieren

• Drehmomentrippel zu minimieren und die Kommutierung durch Wellenformsteuerung zu verbessern

Hauptmerkmale

Hocheffiziente PWM-Drehzahlregelung

PWM-basierte Modulation ermöglicht eine präzise Drehzahlregelung von die Motorleistung bei minimalen Leistungsverlusten.

➡️ HIL/PHIL-Vorteil:Echtzeitprüfung der Drehzahlregelung unter variierenden Lastbedingungen

Sensorbasierte vs. sensorlose Kommutierung

Unterstützt sowohl Hall-Sensor-basierte als auch sensorlose Back-EMF-Kommutierung.
➡️ HIL/PHIL-Vorteil:Validierung von Kommutierungsalgorithmen vor der Hardwareimplementierung

Reduzierter Drehmomentrippel durch SVPWM

Space Vector PWM (SVPWM) reduziert Drehmomentrippel und verbessert die dynamische Leistung.

➡️ HIL/PHIL-Vorteil:Gleichmäßigere Motortests unter simulierten Bedingungen

Geräuscharmer Motorbetrieb durch PWM

PWM reduziert akustische Geräusche und Vibrationen und ermöglicht den Einsatz in die Motorleistung Umgebungen.

Zuverlässige Langzeitperformance von BLDC-Motoren

Durch weniger mechanische Komponenten und PWM-basierte Regelung bieten BLDC-Motoren eine längere Lebensdauer und geringeren Wartungsaufwand.

Simulationsziele

Diese Simulation ermöglicht es Ingenieuren:

• Die PWM-Effizienz unter dynamischen Lastbedingungen zu bewerten
• Sensorbasierte und sensorlose Kommutierungsstrategien zu testen und zu vergleichen
• Drehmomentrippel zu analysieren und zu minimieren, um die Motorleistung zu verbessern

Technische Beschreibung

Systemkonfiguration

• Eingangsquelle:Geregelte DC-Versorgung mit PWM-Spannungsmodulation
• Ausgangsstufe:Dreiphasiger BLDC-Motorsysteme mit Echtzeit-Feedback
• Leistungselektronik:MOSFET- oder IGBT-basierter Wechselrichter, gesteuert durch eingebettete Mikrocontroller-Logik

Regelungsmethodik

• PWM-Modulationsverfahren: Sinus-PWM (SPWM), Space Vector PWM (SVPWM), Trapez-PWM

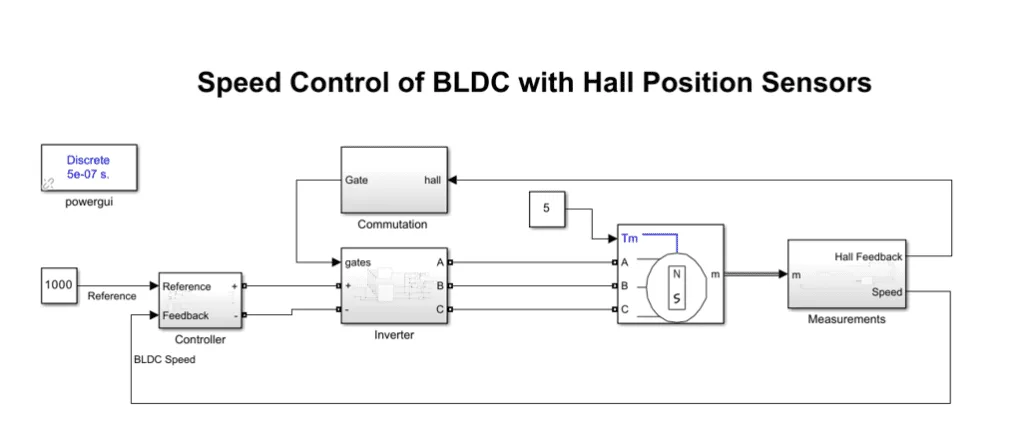

• Kommutierungsstrategien: Sensorbasiert (Hall-Sensoren), sensorlos (Back-EMF)
• Geschlossener Regelkreis mit PID-Regler zur präzisen Drehzahlsteuerung

➡️ HIL/PHIL-Vorteil: Ermöglicht das Testen von Regelkreisen und Modulationsverfahren in Echtzeit

Vorteile der PWM-basierten BLDC-Motorregelung

• Hohe Effizienz:Reduziert Energieverluste im Antriebssystem
• Sanfte Kommutierung:Minimiert Drehmomentrippel für bessere Regelbarkeit

• Großer Drehzahlbereich:Ermöglicht präzise Steuerung über alle Betriebsbereiche hinweg

➡️ HIL/PHIL-Vorteil: Unterstützt Echtzeit-Effizienzanalysen und die Validierung verschiedener PWM-Strategien

Anwendungen

Automobilindustrie

Elektrofahrzeuge (EV): Die PWM-Regelung wird eingesetzt, um Drehzahl und Drehmoment von BLDC-Motoren in Elektrofahrzeugen zu steuern und so einen effizienten und gleichmäßigen Betrieb sicherzustellen.

Elektrische Servolenkung (EPS): BLDC-Motoren mit PWM-Regelung ermöglichen eine präzise und reaktionsschnelle Lenkunterstützung und verbessern damit Fahrverhalten und Sicherheit.

HVAC-Systeme: PWM-gesteuerte BLDC-Motoren werden in Heizungs-, Lüftungs- und Klimasystemen eingesetzt, um eine effiziente Luftstromregelung zu gewährleisten.

Industrielle Automatisierung

Robotik:Die PWM-Regelung ermöglicht eine präzise Bewegungssteuerung in Roboterarmen, Förderanlagen und fahrerlosen Transportsystemen (AGVs), wodurch Produktivität und Genauigkeit gesteigert werden.

CNC-Maschinen: BLDC-Motoren mit PWM-Regelung werden in CNC-Maschinen zur exakten Drehzahl- und Positionssteuerung bei Bearbeitungsprozessen eingesetzt.

Pumpen und Kompressoren: PWM-gesteuerte BLDC-Motoren verbessern die Energieeffizienz und Leistungsfähigkeit von industriellen Pumpen und Kompressoren.

Luft- und Raumfahrt sowie Verteidigung

Flugzeugaktuatoren: PWM-Regelung wird in BLDC-Motoren für Steuerflächen, Fahrwerke und andere Aktuatoren eingesetzt und gewährleistet einen zuverlässigen und präzisen Betrieb.

Drohnen und UAVs: BLDC-Motoren mit PWM-Regelung ermöglichen eine effiziente und stabile Antriebslösung für Drohnen und unbemannte Luftfahrzeuge.

Militärfahrzeuge: PWM-gesteuerte BLDC-Motoren werden in elektrischen und hybriden Militärfahrzeugen für Antrieb und Nebenaggregate eingesetzt.

Unterhaltungselektronik

Haushaltsgeräte:PWM-Regelung wird in BLDC-Motoren von Waschmaschinen, Kühlschränken und Staubsaugern eingesetzt, um Energieeffizienz und Leistung zu verbessern.

Kühlventilatoren:BLDC-Motoren mit PWM-Regelung werden in Computerlüftern, Luftreinigern und HVAC-Systemen für einen leisen und effizienten Betrieb verwendet.

Medizintechnik

Chirurgische Instrumente:PWM-gesteuerte BLDC-Motoren ermöglichen einen präzisen und zuverlässigen Betrieb in chirurgischen Bohrern, Pumpen und anderen medizinischen Geräten.

Bildgebungssysteme:BLDC-Motoren werden in medizinischen Bildgebungssystemen wie MRT- und CT-Scannern für eine genaue und gleichmäßige Bewegungssteuerung eingesetzt.

Systeme für erneuerbare Energien

Windkraftanlagen: PWM-Regelung wird in BLDC-Motoren für Pitch- und Yaw-Systeme eingesetzt, um Energieertragund Effizienz zu optimieren.

Solar-Tracking-Systeme: BLDC-Motoren mit PWM-Regelung ermöglichen die präzise Ausrichtung von Solarpaneelen und maximieren so die Energiegewinnung.

Vorteile der Simulation

Durch den Einsatz dieser PWM-Simulation für BLDC-Motorenkönnen Ingenieure:

• die Effizienz der PWM-basierten Drehzahlregelung bewerten.
• Regelstrategien analysieren sowie Drehmomentrippel und Effizienz im DC-Zwischenkreis optimieren.
• Netzintegration und sensorlose Kommutierungsverfahren untersuchen und vergleichen.

➡️ HIL/PHIL-Vorteil: Gewährleistet einen nahtlosen Übergang von der Simulation zur realen Implementierung
