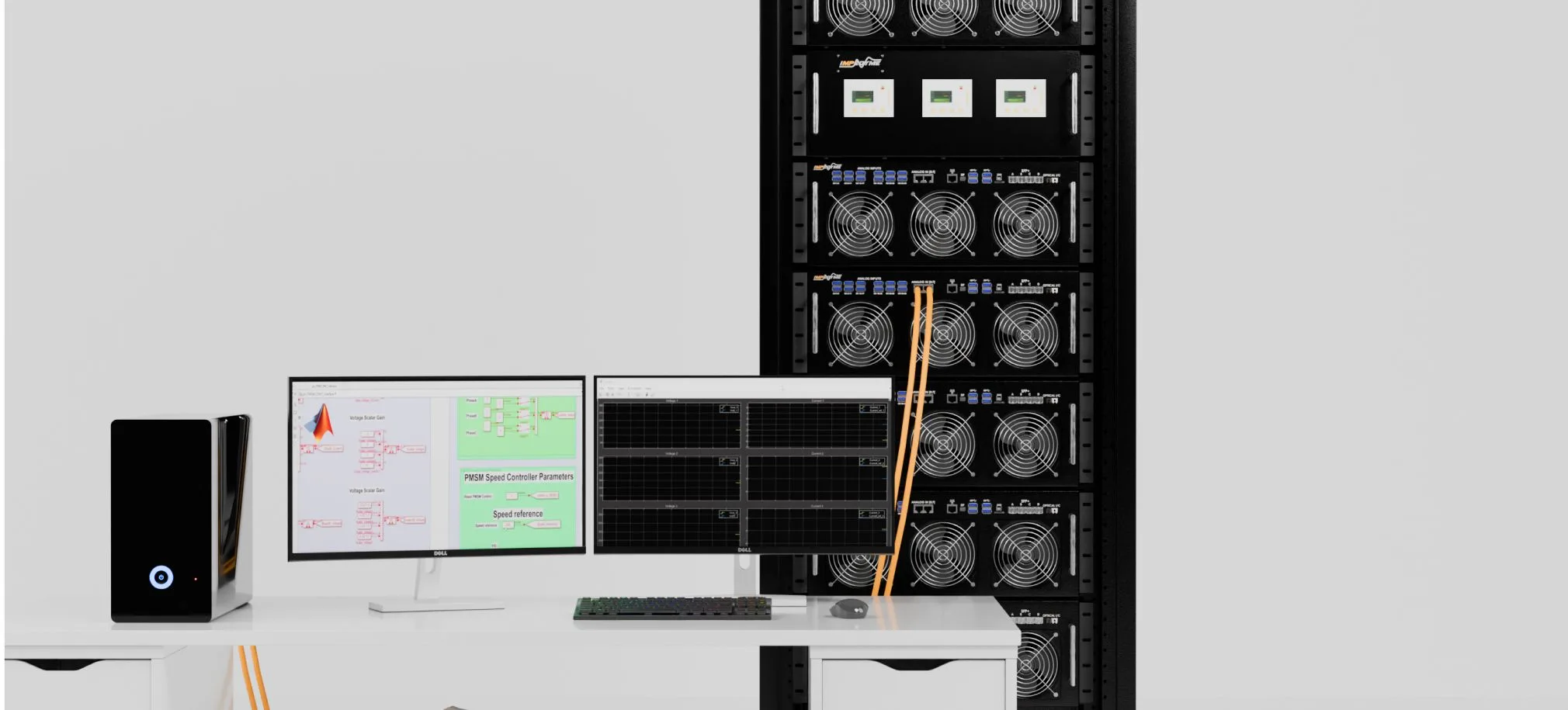

Impedyme EV-HIL Beispiel-Schrankprüfung

Simulation von Elektrofahrzeugen (EV) und Hardware-in-the-Loop-(HIL-)Bereitstellung

Einführung

Dieses Projekt konzentriert sich auf Modellierung eines Elektrofahrzeugs (EV) für Simulation und Hardware-in-the-Loop-(HIL-)Bereitstellung. Das Modell verwendet energiebasierte Verfahren zur Verbesserung der Recheneffizienz und vermeidet dabei hochfrequente Schalteffekteund eignet sich damit für EchtzeitanwendungenDurch die Integration fortschrittlichen Regelungsalgorithmen. Diese Simulation bietet einen effizienten und skalierbaren Ansatz für Prüfung, Optimierung und Validierung von EV-Antriebssträngen.

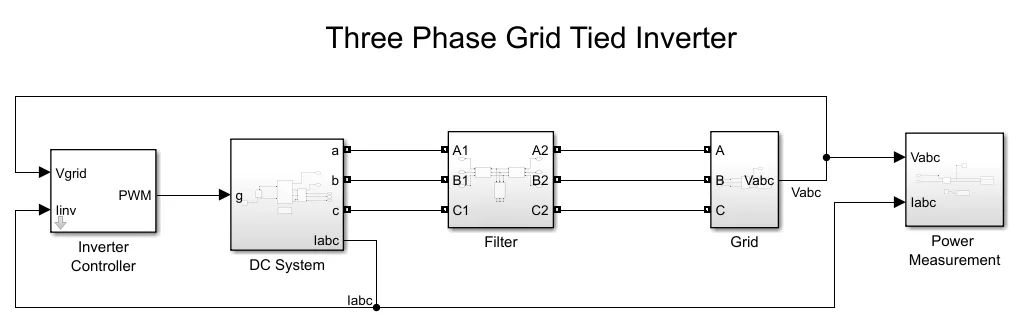

Impedyme dreiphasiger netzgekoppelter Wechselrichter

Systemübersicht

Was ist EV-Simulation und HIL-Bereitstellung?

Die EV-Simulation umfasst die Entwicklung eines digitalen Modells eines Elektrofahrzeugseinschließlich seines Antriebsstrangs, Batteriesystems und der Regelungsalgorithmen. So können Ingenieure Fahrdynamik, Energieverbrauch und Leistungsmanagementstrategien in einem virtuellen Umgebung testen, bevor die Hardware implementiert wird.

Die HIL-Bereitstellung integriert das EV-Modell mit Echtzeit-Hardware, wodurch reale Tests von Reglern, Leistungselektronik und Antriebsstrangkomponenten. Dieser Ansatz gewährleistet eine präzise Validierung von EV-Systemen unter dynamischen Bedingungen und verringert zugleich den Bedarf an physischen Prototypen in Originalgröße.

Zweck der Simulation

Die Simulation hat folgende Ziele:

  • Antriebsstrangeffizienz und Energiemanagementstrategien analysieren.
  • EV-Regelungsalgorithmen in Echtzeit validieren mithilfe von HIL-Verfahren.
  • Systeminteraktionen unter verschiedenen Fahrszenarien bewerten.

Hauptmerkmale

Energiebasierte Modellierung für die Echtzeitausführung

Das EV-Modell verwendet einen energiebasierten Ansatzund eliminiert hochfrequente Schalteffekte bei gleichbleibender Systemgenauigkeit.
➡️ HIL/PHIL-Vorteil: Ermöglicht Echtzeitausführung bei reduzierter Rechenlast.

Skalierbare Antriebsstrang- und Batteriemodelle

Die Simulation unterstützt mehrere Antriebsstrangkonfigurationen, einschließlich Ein- und Zweimotorarchitekturen.
➡️ HIL/PHIL-Vorteil: Ermöglicht die nahtlose Anpassung an verschiedene EV-Antriebsstrangtopologien.

Integration von Regler und Leistungselektronik

Das System integriert Motorregler, Wechselrichter und Batteriemanagementsysteme (BMS) für eine Bewertung des Gesamtsystems.
➡️ HIL/PHIL-Vorteil: Ermöglicht Echtzeitvalidierung eingebetteter Regelungsalgorithmen.

Kosteneinsparungen

Reduziert den Bedarf an physischen Prototypen und Tests und senkt dadurch die Entwicklungskosten.

Schnellere Markteinführung

Beschleunigt den Prüf- und Validierungsprozess und ermöglicht schnellere Produkteinführungen.

Verbesserte Genauigkeit

Bietet präzise und reproduzierbare Testbedingungen und gewährleistet zuverlässige Ergebnisse.

Erhöhte Sicherheit

Ermöglicht das Testen von Extrem- und Fehlerzuständen ohne Risiko für Personal oder Geräte.

Simulationsziele

Diese Simulation hilft bei der Bewertung von:

  • Antriebsstrangdynamik und Energieverbrauch unter realen Fahrbedingungen.
  • Lade-/Entladeverhalten der Batterie und Thermomanagementstrategien.
  • Leistung der Regelungsalgorithmen für Motor, Batterie und Leistungselektronik.
    ➡️ HIL/PHIL-Vorteil: Ermöglicht sichere, wiederholbare und skalierbare Tests vor dem Einsatz.

Technische Beschreibung

Systemkonfiguration

  • Eingang: Fahrzyklusprofile (z. B. WLTP, NEDC, benutzerdefinierte Zyklen).
  • Ausgang: Leistungskennzahlen des Antriebsstrangs (z. B. Wirkungsgrad, Energieverbrauch).
  • Testkomponenten:
    • Elektromotor: IPMSM-, PMSM- oder IM-Antriebsmodelle.
    • Batteriemodell Li-Ionen-, Festkörper- oder Hybrid-Energiespeicher.
    • Leistungselektronik: Wechselrichter, DC-DC-Wandler, Bordladegerät.

Regelungsmethodik

  • Feldorientierte Regelung (FOC): Gewährleistet präzise Motorregelung und Effizienz.
  • Energiemanagementsystem (EMS): Optimiert die Leistungsverteilung in Echtzeit.
  • Batteriezustandsschätzung: Implementiert SOC-, SOH- und Temperaturregelungsstrategien.
    ➡️ HIL/PHIL-Vorteil: Ermöglicht Echtzeittests und Feinabstimmung von EV-Regelungsstrategien.

Vorteile der EV-Simulation und HIL-Bereitstellung

  • Rapid Prototyping: Ermöglicht die frühzeitige Validierung von EV-Komponenten.
  • Kosteneffiziente Tests: Verringert die Abhängigkeit von physischen Prototypen.
  • Skalierbar und modular: Unterstützt verschiedene Fahrzeugkonfigurationen.
    ➡️ HIL/PHIL-Vorteil: Echtzeitvalidierung reale Tests ohne vollständigen Fahrzeugeinsatz.

Anwendungen

Antriebsstrangentwicklung und -prüfung

Motor- und Wechselrichterprüfung: HIL-Systeme werden eingesetzt, um Elektromotoren und Wechselrichter in Echtzeit zu prüfen und ihre Leistung unter verschiedenen Last- und Drehzahlbedingungen zu validieren.

Getriebe- und Antriebsstrangprüfung: Simulationen und HIL-Tests bewerten Wirkungsgrad und Haltbarkeit von EV-Getrieben und -Antriebssträngen unter realistischen Fahrszenarien.

Thermomanagement: HIL-Systeme prüfen Thermomanagementsysteme für Motoren, Wechselrichter und Batterien und stellen sicher, dass sie innerhalb sicherer Temperaturgrenzen arbeiten. Batteriemanagementsysteme (BMS)

Prüfung der Batterieleistung

Simulationen und HIL-Systeme werden eingesetzt, um die Batterieleistung unter verschiedenen Lade- und Entladezyklen zu prüfen und so Energieeffizienz und Lebensdauer zu optimieren.

Ladezustandsschätzung (SOC): HIL-Tests validieren BMS-Algorithmen für eine genaue SOC-Schätzung und gewährleisten einen zuverlässigen Batteriebetrieb.

Fehlererkennung und Sicherheit: HIL-Systeme prüfen die Fehlererkennung und Sicherheitsmechanismen des BMS und verbessern so die Systemzuverlässigkeit und die Einhaltung von Sicherheitsnormen.

Fahrdynamik und Regelungssysteme

Traktionskontrolle: HIL-Systeme prüfen und optimieren Traktionskontrollsysteme für EVs und gewährleisten Stabilität und Sicherheit unter verschiedenen Straßenbedingungen.

Torque Vectoring: Simulationen und HIL-Tests bewerten Torque-Vectoring-Systeme, die Fahrverhalten und Leistung verbessern, indem sie das an jedes Rad abgegebene Drehmoment unabhängig regeln.

Rekuperatives Bremsen:: HIL-Systeme prüfen Nutzbremssysteme und optimieren die Energie Autonome und vernetzte Fahrzeuge

Autonome Fahrsysteme: HIL-Systeme prüfen und validieren autonome Fahrsysteme unter verschiedenen Fahrszenarien und gewährleisten Sicherheit und Zuverlässigkeit.

Vehicle-to-Everything-(V2X-)Kommunikation: HIL-Tests bewerten die Leistung von V2X-Kommunikationssystemen und optimieren Konnektivität und Datenaustausch.

Sensorintegration: HIL-Systeme helfen bei der Integration und Prüfung von Sensoren (z. B. Radar, LiDAR, Kameras), die in autonomen und vernetzten Fahrzeugen eingesetzt werden.

 rückgewinnung und verbessern die Gesamteffizienz.

Thermomanagementsysteme

Batteriekühlung: HIL-Systeme prüfen und optimieren Batteriekühlsysteme und gewährleisten einen sicheren und effizienten Betrieb unter hoher Last.

Motor- und Wechselrichterkühlung: HIL-Tests analysieren das thermische Verhalten von Motoren und Wechselrichtern und optimieren die Auslegung des Kühlsystems.

Innenraum-Klimatisierung: HIL-Systeme bewerten den Energieverbrauch von HLK-Systemen und optimieren die Innenraum-Klimatisierung für Komfort und Effizienz.
➡️ HIL/PHIL-Vorteil: Unterstützt genaue und wiederholbare Tests für verschiedene EV-Architekturen.

Vorteile der Simulation

Mit dieser Simulation können Anwender:

  • Motor- und Batterieregelungsstrategien optimieren für höhere Effizienz.
  • Den Einfluss verschiedener Fahrzyklen auf den Energieverbrauch analysieren.
  • Antriebsstrangleistung in einer risikofreien virtuellen Umgebung validieren.
    ➡️ HIL/PHIL-Vorteil: Überbrückt die Lücke zwischen Simulation und realer EV-Validierung.

Zusammenfassung

Das EV-Simulation und HIL-Bereitstellung -Framework bietet eine hochpräzise Umgebung zum Testen und Optimieren von EV-Antriebsstrangkomponenten. Die HIL- und PHIL-Lösungen von Impedyme verbessern den Entwicklungsprozess:

EntwicklungsphaseBeitrag von Impedyme
RegelungsdesignRCP mithilfe von HIL für die Echtzeitvalidierung
Test der SteuerhardwareCIL mit Echtzeit-EV-Modellen
Verifizierung der LeistungsstufePHIL mit tatsächlicher Spannungs- und Leistungsinteraktion
EndvalidierungVollständiges PHIL-System unter realistischen Fahrbedingungen

Zukünftige Erweiterungen

  • Integration KI-basierter prädiktiver Regelung für das EV-Energiemanagement.
  • Fortschrittliche thermische Modellierung für Batterie und Leistungselektronik.
  • Simulation von Antriebssträngen der nächsten Generation (z. B. SiC/GaN-basierte Wechselrichter).



Das EV-Simulation und HIL-Bereitstellung -Projekt bietet eine umfassende Umgebung für die Entwicklung und Validierung von Elektrofahrzeug-AntriebssträngenMit den HIL/PHIL-Lösungen von Impedymekönnen Ingenieure Effizienz, Zuverlässigkeit und Regelungsstrategienund beschleunigt den Übergang zu EV-Technologien der nächsten Generation.
