Simulation eines Schnellladegeräts für Elektrofahrzeuge

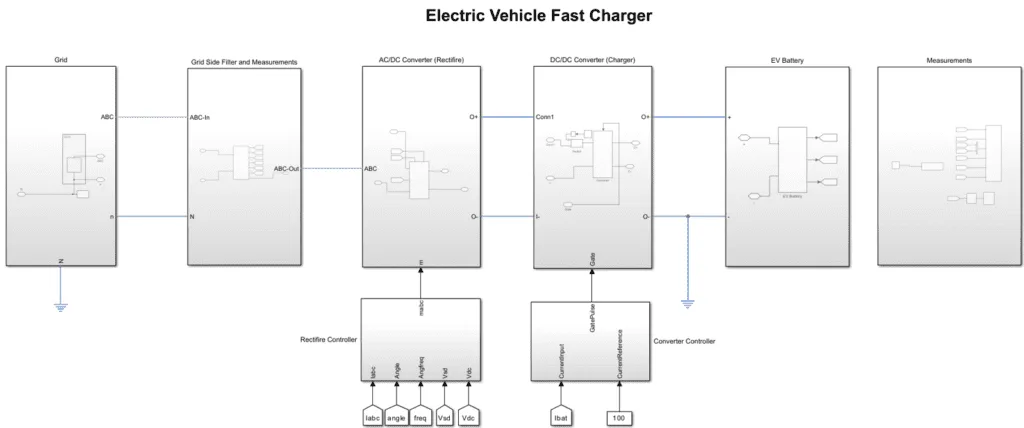

Systemübersicht

Was ist ein Schnellladegerät für Elektrofahrzeuge?

Ein EV-Schnellladegerät ist ein leistungselektronisches System, das eine schnelle Energieübertragung vom Stromnetz zur Batterie eines Elektrofahrzeugs ermöglicht. Es besteht aus mehreren Umwandlungsstufen, um eine effiziente Leistungsübertragung sicherzustellen und gleichzeitig Netzstabilität und Stromqualität zu gewährleisten.

Zweck der Simulation Die Simulation hat folgende Ziele:

• Demonstration der AC-DC- und DC-DC-Leistungsumwandlungsprozesse
• Validierung von Leistungsfaktorkorrektur- und Spannungsregelungstechniken
• Analyse von Systemeffizienz, Stromqualität und Regelungsstrategien

Hauptmerkmale

Netzintegration und Stromqualität

Die Simulation gewährleistet eine nahtlose Netzintegration durch Steuerung des Leistungsfaktors und Minimierung von Oberschwingungen.
➡️ HIL/PHIL-Vorteil: Echtzeitvalidierung der Netzkonformität und Verbesserungen der Stromqualität.

Mehrstufige Leistungsumwandlung

Das System umfasst:

• AC/DC-Gleichrichter: Wandelt die Netzwechselspannung in eine geregelte Gleichspannung um.
• DC/DC-Wandler: Passt die Ausgangsspannung an die Anforderungen der Batterieladung an.
  ➡️ HIL/PHIL-Vorteil: Ermöglicht realitätsnahe Tests der Umwandlungseffizienz und der Verlustreduzierung.

Intelligente Lade-Steuerung

Integriert adaptive Regelalgorithmen für optimale Ladegeschwindigkeit und längere Batterielebensdauer.
➡️ HIL/PHIL-Vorteil: Ermöglicht die Echtzeitbewertung von Ladeprofilen vor der Implementierung.

Steuerungssystem und Strategie

Gleichrichter-Regler

• Misst Phasenströme, Spannungswinkel und Frequenz
• Implementiert Strategien zur Leistungsfaktorkorrektur
• Gewährleistet eine stabile DC-Zwischenkreisspannung für die nachgelagerte Umwandlung

Wandler-Regler

• Regelt die DC-Ausgangsspannung entsprechend den Anforderungen der Batterieladung
• Implementiert Strom- und Spannungsregelkreise
• Gewährleistet einen sicheren Betrieb unter unterschiedlichen Netz- und Batteriezuständen

Simulationsziele

Diese Simulation bewertet:

• Effizienz der AC-DC- und DC-DC-Umwandlung
• Wirksamkeit der Leistungsfaktorkorrektur
• Batterieladeprofile und Steuerungsstrategien

Vorteile von EV-Schnellladegeräten

• Schnelles Laden: Reduziert die Ladezeit von Elektrofahrzeugen erheblich.
• Leistungsfaktorkontrolle: Hält einen nahezu idealen Leistungsfaktor aufrecht und gewährleistet Netzkompatibilität.
• Hohe Effizienz: Optimierte Leistungsumwandlung reduziert Energieverluste.
• Skalierbarkeit: Kann an unterschiedliche Leistungsniveaus und Fahrzeugtypen angepasst werden.

Anwendungen

Öffentliche Ladenetzwerke

Autobahn-Ladestationen:Schnellladegeräte werden entlang von Autobahnen und Hauptverkehrsstraßen installiert, um Langstreckenfahrten mit Elektrofahrzeugen zu ermöglichen und die Reichweitenangst zu reduzieren.

Städtische Ladezentren:Schnellladegeräte werden in städtischen Gebieten wie Parkplätzen, Einkaufszentren und öffentlichen Parkhäusern installiert, um EV-Besitzern bequeme Lademöglichkeiten zu bieten.

Gewerbliche Flotten

Logistik und Lieferdienste:Schnellladegeräte werden von Logistikunternehmen genutzt, um elektrische Lieferwagen und Lkw zu laden und so minimale Ausfallzeiten sowie effiziente Betriebsabläufe zu gewährleisten.

Ride-Sharing und Taxis:Schnellladegeräte unterstützen elektrische Ride-Sharing- und Taxidienste, indem sie schnelle Ladezeiten und kurze Fahrzeugumlaufzeiten ermöglichen.

Öffentlicher Verkehr

 Elektrische Busse und Shuttlefahrzeuge nutzen Schnellladegeräte an Depots und Endhaltestellen, um ihre Betriebspläne einzuhalten.

Automobilindustrie

Autohäuser und Servicezentren:Schnellladegeräte werden bei Autohändlern und Servicezentren installiert, um Elektrofahrzeuge für Probefahrten, Verkauf und Wartung zu laden.

Produktionsstätten:EV-Hersteller nutzen Schnellladegeräte, um Fahrzeuge während der Produktion und der Qualitätstests zu laden.

Heim- und gewerbliche Ladelösungen

 Integrierte Lösungen für private und geschäftliche Anwendungen.
➡️ HIL/PHIL-Vorteil: Ermöglicht die Echtzeitsimulation dieser Anwendungen, um eine robuste Systemleistung sicherzustellen.

Vorteile der Simulation

Mit dieser Simulation können Anwender:

• die Effizienz des Ladegeräts und die Stromqualität analysieren,
• Ladestrategien zur Verlängerung der Batterielebensdauer optimieren,
• den Einfluss verschiedener Netzbedingungen auf die Ladeleistung bewerten.
  ➡️ HIL/PHIL-Vorteil: Gewährleistet einen reibungslosen Übergang von der Simulation zur realen Implementierung.
