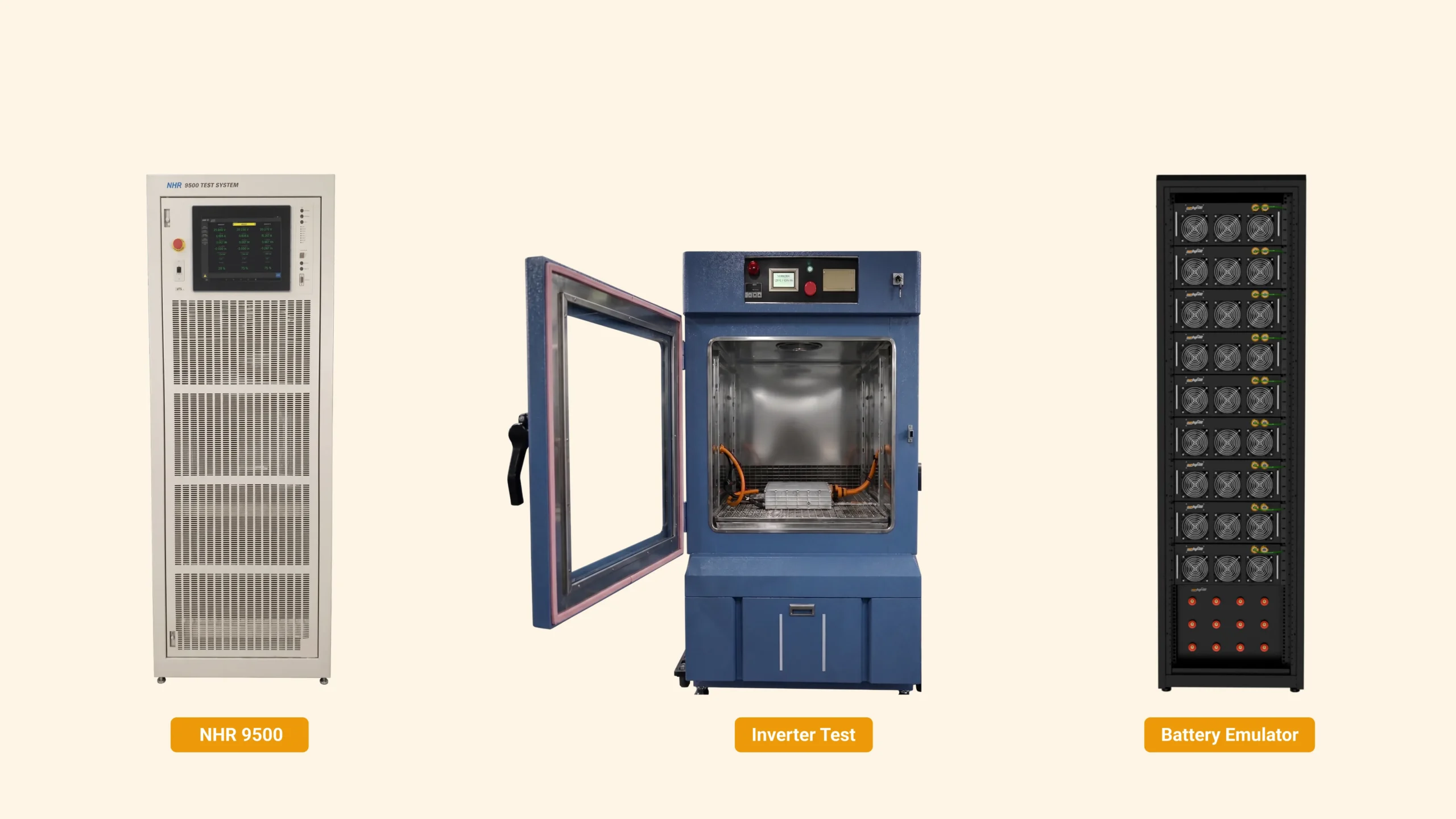

Wenn in Ihrem Labor ein NHR-Netzsimulator läuft, wissen Sie bereits, was er gut kann. Der NH Research 9510 und sein kleineres Geschwistermodell, der 9410, wurden aus gutem Grund zu festen Größen in netzgekoppelten Prüfständen: regenerative Vier-Quadranten-Leistung, große Phasenflexibilität und ein integrierter Verstärkermodus, der sie nutzbar machte für Power-Hardware-in-the-Loop -Arbeiten, lange bevor dies zu einer gängigen Anforderung wurde.
Sie kennen vermutlich auch den schwierigeren Teil. Im gesamten Vertriebskanal wird die AC-Produktlinie von NH Research – einschließlich der Serien 9410, 9430 und 9510 – inzwischen als End-of-Life geführt. Wiederverkäufer bezeichnen diese Plattformen als nicht mehr unterstützt. Besitzern wird gesagt, dass Reparaturen über Drittanbieter-Aufarbeitungskanäle statt über einen Werksservice laufen. Für einen Schrank, der über eine halbe Tonne wiegt, an einer eigenen 200-A-Einspeisung hängt und im Inneren keine vom Benutzer wartbaren Teile enthält, ist das kein kleines Problem.
Auf dieser Seite geht es darum, was als Nächstes kommt. Kein Eins-zu-eins-Austausch eines Leistungsschranks gegen einen anderen, sondern ein ehrlicher Blick darauf, was ein NHR-Netzsimulator in Ihrem Labor tatsächlich leisten sollte, welche Teile dieser Aufgabe der Hardware entwachsen sind und wie Impedyme diese Systeme durch eine FPGA-basierte Echtzeitsimulations-Architektur ersetzt oder aufrüstet, die auf die heutige Arbeitsweise der Validierung zugeschnitten ist.

Das Impedyme-Ökosystem für Ersatz und Integration
CHP-Serie
Impedymes kombinierte HIL- und Power-HIL-Plattform: ein FPGA-basiertes regeneratives Leistungssystem, das Echtzeitsimulation, Leistungsverstärkung, Messung und Steuerung vereint. Anlagenmodelle laufen direkt auf dem FPGA-Fabric mit Zeitschritten von nur 90 Nanosekunden. Mehrkanalige analoge und digitale I/O, Hochgeschwindigkeits-Lichtwellenleiter, eigenständige Flüssigkeitskühlung, Skalierung vom Tischgerät bis zur Hochleistung. Für einen NHR-Netzsimulator, der sich dem Ende des Standardservice nähert, übernimmt die CHP Series sowohl die Leistungsstufen- als auch die Echtzeitsimulations-Rolle in einer einzigen Plattform – und ersetzt den regenerativen Netzsimulator und den ihn ansteuernden Sequencer in einem Schritt statt in zweien.
Grid Emulator / GridSim Studio
Eine programmierbare, regenerative Netzemulator -Plattform, die das elektrische Verhalten eines Verteilnetzes nachbildet, statt einen festen Stimulus abzuspielen. Quellenimpedanz, Transformatoren, Abgänge, Schutzlogik, benachbarte dezentrale Energieressourcen sowie spannungs- und frequenzabhängige Lasten existieren alle als gelöste Modelle, neben der Konformitätsbibliothek – Low-Voltage-Ride-Through-Profile, Spannungseinbrüche, -anhebungen, Unterbrechungen, Unsymmetrie, Frequenz- und Phasenauslenkungen, Oberschwingungs- und Zwischenharmonische-Injektion. Wo der NHR-Netzsimulator eine programmierte Spannung hält und ein heruntergeladenes Makro abspielt, betreibt GridSim Studio ein Netz, das auf Ihren Umrichter reagiert und Ihren Umrichter wiederum darauf reagieren lässt.
Echtzeit-Batterieemulator / BatterySim Studio
Eine programmierbare bidirektionale Batterieemulator -Plattform, die das elektrische Verhalten einer physischen Batterie ohne Zellen oder Packs nachbildet – SOC, OCV, Innenwiderstand, dynamische Polarisation, Strom- und Leistungsgrenzen, Temperaturabhängigkeit und Ersatzschaltbildmodelle. Für Speicherwechselrichter, hybride PV-plus-Speicher-Systeme und V2G-Arbeiten liefert sie die DC-Seite des Tests, die ein NHR-Netzsimulator allein nie bieten konnte – auf derselben Plattform und unter derselben Automatisierung.
Echtzeit-HIL-/RCP-Plattform
Übergeordnete Systemmodelle und Regelalgorithmen arbeiten dynamisch mit der physischen Leistungshardware zusammen – Abgangs- und Microgrid-Modelle, Schutzkoordination, Dispatch auf Anlagenebene, übergeordnete und netzbildende Regler, thermische und Umgebungseffekte –, direkt verbunden mit dem Grid Emulator, dem DUT und dem Battery Emulator. Das Impedyme Simulink Blockset überführt Anlagenmodelle ohne Neuprogrammierung von der Desktop-Simulation in die Echtzeitausführung, und HIL/RCP-Box die Echtzeitplattform ermöglicht es, Regleralgorithmen an einem hochpräzisen Netzmodell zu prototypisieren, lange bevor eine Leistungsstufe beteiligt ist.
PowerHIL Studio
Die Orchestrierungs-, Automatisierungs- und Testmanagement-Ebene. Automatisierte Sequenzen synchronisieren Netzemulation, Batterieemulation, Lasten, DUT-Steuerungen, Messungen und Fehlerbedingungen, mit Bestanden-/Durchgefallen-Kriterien, Reporting, programmierbaren Schutzgrenzen, kontrolliertem Herunterfahren und MATLAB-Skripting. Zwei Dinge geschehen hier speziell für NHR-Migrationen: Vorhandene Makrosequenzen und Testrezepte werden als hardwareunabhängige, wiederverwendbare Assets neu implementiert; und ein beibehaltener NHR 9510 kann über seinen Verstärkereingang als Leistungsschnittstelle für ein korrekt modelliertes Netz angesteuert werden – das macht den hybriden Weg praktikabel statt theoretisch.
Charger Box
EV/EVSE- und Ladegerätevalidierungslösung für Onboard-Ladegeräte, DC-Schnellladegeräte, Ladeschnittstellen und bidirektionales V2G/V2H. Kombiniert mit dem Grid und Battery Emulator validiert sie den vollständigen Energiefluss des Ladesystems und die Netzinteraktion ohne Serienfahrzeug oder physischen Pack.
FPGA Scope
Die Erfassung läuft im selben FPGA-Fabric wie das Modell, sodass interne Modellzustände und reale Messsignale gemeinsam mit Schaltauflösung auf einer Zeitbasis beobachtet werden. Das schließt die Lücke, die der Digitizer mit Zyklusauflösung im NHR-Netzsimulator hinterlässt: Wenn ein Ride-Through-Test fehlschlägt, sehen Sie die interne Entscheidung des Reglers und die Klemmenwellenform nebeneinander, statt die eine aus der anderen abzuleiten.
NHR-Netzsimulator vs. eine Impedyme-HIL/PHIL-Plattform
| Dimension | NHR-Netzsimulator | Impedyme-Plattform |
|---|---|---|
| Kernfunktion | Programmierbare regenerative Leistungsstufe | Echtzeitsimulationssystem mit Leistungsschnittstelle |
| Netzabbildung | Skriptgesteuerte Makrosequenzen | Gelöstes Netzmodell mit reaktiver Dynamik |
| Simulations-Engine | Keine – nur Sequencer | FPGA-basiert, effektive Zeitschritte im Submikrosekundenbereich |
| PHIL-Rolle | Verstärker mit Analogeingang | Vollständige Schleife: Modell, Schnittstellenalgorithmus, Kompensation, Verstärkeransteuerung |
| Messung | Digitizer mit Zyklusauflösung für Konformitätskennwerte | Erfassung mit Schaltauflösung, Modellzustände und reale Signale zeitlich ausgerichtet |
| Rekonfiguration | Hardware-Moduswechsel, meist Neuverdrahtung | Modelländerung in Software |
| Entwicklungsworkflow | SCPI-Skriptebene, pro Labor individuell erstellt | Modellbasiert, Simulink-integriert, automatisierungsbereit |
| Domänenabdeckung | Netzsimulation und AC/DC-Last | Netz, Batterie, Motor, Ladegerät, Luft- und Raumfahrt-Leistung auf einer Plattform |
| Lebenszyklusstatus | End-of-Life im gesamten Vertriebskanal | Aktiv weiterentwickelt und unterstützt |
Sicherheit
Bevor wir über Ersatz oder Aufrüstungsprechen, lohnt es sich, genau zu sein, was ersetzt wird. Die NHR-Netzsimulator-Reihe umfasst mehrere unterschiedliche Produkte, und die richtige Migration hängt davon ab, welches Sie besitzen.
NHR 9510 / 9530 Regenerativer Netzsimulator. Das Flaggschiff. Eine schrankbasierte, bidirektionale AC/DC-Quelle auf Basis von 100-kW-Leistungsblöcken, wobei die Bezeichnung 9530 verwendet wird, wenn dieselbe Hardware als Vier-Quadranten-AC- oder -DC-Last konfiguriert ist. Die veröffentlichten Modellbezeichnungen reichen vom 9510-50 bis zum 9510-1200 und decken etwa 50 kW bis 1,2 MW ab, allerdings unterstützt nur der 100-kW-Schrank die Parallelerweiterung – die 50-kW-Variante ist eigenständig.
NHR 9410 Regenerativer Netzsimulator. Das leistungsschwächere Mitglied der Familie, in der Regel im Bereich von 12 kW bis 36 kW, ausgerichtet auf PV-Wechselrichter- und netzgekoppelte Konformitätsarbeiten, die keine Megawatt-Klasse benötigen.
NHR 9420 und 9430. Die AC-Quellen- und regenerativen Last-Geschwistermodelle, die sich häufig einen Prüfstand mit den Netzsimulatoren teilten und vor derselben Lebenszyklus-Situation stehen.
Die wichtigsten veröffentlichten Fähigkeiten des 9510 vermitteln ein gutes Bild der Klasse:
Warum NHR-Netzsimulator-Besitzer jetzt evaluieren
Der Servicepfad ist geschlossen
Nach der Übernahme wurde die AC-Linie eingestellt, wodurch alternde Geräte ohne Werksreparatur-Support zurückblieben. Das Handbuch bestätigt, dass im Inneren keine vom Benutzer wartbaren Teile vorhanden sind.
Die Prüflinge haben sich weiterentwickelt
Seine Grenzwerte von 350 V eff. / 400 V DC passten zu seiner Zeit, sind aber für die heutigen 800-V-EVs, 1500-V-PV-Anlagen und Multiport-Speicher- und Ladesysteme weniger geeignet.
Die Prüfmethode hat sich verändert
Das ist der entscheidende Punkt, und deshalb ist ein einfacher Austausch des Leistungsschranks meist die falsche Antwort.
Wo die Architektur an ihre Grenzen stößt
Ein Sequencer ist kein Modell
Ein Makro ist eine skriptgesteuerte Liste von Sollwertänderungen. Es wird unabhängig davon abgespielt, was der Prüfling tut – in Ordnung für eine Konformitätswellenform, bei der die Norm den Stimulus vorab definiert, aber ungeeignet, um ein Netz abzubilden. Ein realer Abgang hat eine Quellenimpedanz, die sich mit der Konfiguration ändert, Schutzgeräte mit eigener Logik, Transformatoren, die in Sättigung gehen, und andere Wechselrichter, die auf Ihren reagieren. Prägt man Strom ein, verschiebt sich die Netzspannung; Ihr Wechselrichter reagiert dann darauf. Eine skriptgesteuerte Sequenz kann diese Schleife nicht schließen. Ein Echtzeitmodell schon.
Die PHIL-Stabilität wird durch die Schleife bestimmt, nicht durch den Verstärker
Eine Verstärkerlatenz von rund 50 µs war für diese Generation beachtlich. Doch was darüber entscheidet, ob ein Power-Hardware-in-the-Loop-Aufbau stabil bleibt – und wie viel des Betriebsbereichs Sie tatsächlich erreichen –, ist die Gesamtverzögerung in der Schleife und der sie schließende Schnittstellenalgorithmus. Der Simulationszeitschritt, der Modelllöser und der analoge und digitale I/O-Pfad zählen alle mit. Läuft die Simulationsseite auf einer Allzweck-CPU mit zehn Mikrosekunden pro Schritt, ist das Stabilitätsbudget aufgebraucht, bevor die Leistungsstufe überhaupt etwas beiträgt.
Messtechnik für Konformitätskennwerte, nicht für Umrichterverhalten
Ein Digitizer mit 125 kSample/s und 64 k Speicher passt gut zu Effektivwerten, Oberschwingungen, Leistungsfaktor und Ereigniserfassung auf Zyklusebene. Er ist nicht dafür gebaut, zu beobachten, was im Inneren eines schnell schaltenden Wide-Bandgap-Umrichters geschieht, oder den internen Zustand eines Reglers mit der Klemmenwellenform zu korrelieren. Wenn der gesuchte Fehler in der Gate-Zeitsteuerung, der Stromregelkreisantwort oder einem einzelnen anomalen Schaltereignis während eines Fehlerübergangs steckt, sagt Ihnen eine Messung mit Zyklusauflösung, dass etwas schiefgegangen ist – nicht was.
Rekonfiguration ist eine Verdrahtungsaufgabe
Dreizehn Hardwaremodi klingen nach Flexibilität, bis man den Warnhinweis im Handbuch liest: Eine Konfigurationsänderung erfordert wahrscheinlich eine Änderung der Vorrichtungsverdrahtung und deaktiviert zuvor eingestellte Sicherheitsgrenzen. Der Wechsel zwischen einem dreiphasigen netzgekoppelten Test, einem Zweiphasen-Test und einem DC-Test ist ein Prüfstandsumbau unter Mitwirkung eines Elektrikers, keine Softwareaktion. In einem Labor, das eine Validierungskampagne über mehrere Produktvarianten fährt, ist diese Umbauzeit oft größer als die Prüfzeit.
Die Integrationsgeschichte ist dünn
SCPI über Ethernet ist eine solide, universelle Steuerschnittstelle und die richtige Wahl für die Gerätesteuerung. Als Grundlage für modellbasierte Entwicklung taugt sie wenig. Es gibt keinen natürlichen Weg von einem Regelungsmodell in einer Simulationsumgebung über ein in Echtzeit laufendes Anlagenmodell bis hin zu einer automatisierten Regressionssuite, die über Nacht läuft und meldet, welcher Commit das Ride-Through-Verhalten zerstört hat. Teams pflegen am Ende eine maßgeschneiderte Skriptebene um das Gerät herum – meist in der Hand einer einzigen Person.
Eine Box, eine Aufgabe
Ein NHR-Netzsimulator simuliert ein Netz. Wenn dasselbe Team auch einen Batteriepack, ein PV-Array, einen DC-Schnelllader oder einen Motor samt Last emulieren muss, bedeutet das separates Kapital, separate Prüfstände, separate Software und separate Schulung – in einem Labor, das ohnehin knapp an Stellfläche und Drehstromanschlüssen ist. Die Zahl der Prüfstände wächst schneller als die Testabdeckung, und jede zusätzliche Plattform bringt ihre eigene Service- und Kalibrier-Belastung mit sich.
Ein praktischer Migrationsplan
Der Ersatz eines funktionierenden Investitionsguts ist ein Projekt, kein Einkauf. Ein stufenweises Vorgehen reduziert das Risiko.
Ihre aktuellen Tests erfassen
Ermitteln Sie, wie der NHR-Netzsimulator tatsächlich genutzt wird: Normkonformität, Entwicklungstätigkeit oder Debugging von Feldausfällen. Entwicklung und Debugging sind oft die ersten Bereiche, in denen HIL Prüfzeit und Komplexität reduzieren kann.
Echtzeit-HIL hinzufügen
Setzen Sie Impedyme Real-time HIL neben dem bestehenden Prüfstand ein. Erstellen Sie das Netzmodell in GridSim Studio und verlagern Sie Fehlereinspeisung, Ride-Through-Charakterisierung und Regressionstests in die Simulation – ohne den bestehenden NHR-Netzsimulator zu ersetzen.
Die PHIL-Schleife schließen
Verbinden Sie den vorhandenen 9510-Verstärker über PowerHIL Studio. Das macht den aktuellen Schrank zur Leistungsschnittstelle für ein korrekt modelliertes Netz und liefert das Upgrade, ohne neue Leistungshardware hinzuzufügen.
Die Leistungsstufe bei Bedarf ersetzen
Wenn der NHR-Netzsimulator das Ende seiner Lebensdauer erreicht oder Ihre DUT-Anforderungen nicht mehr erfüllt, ersetzen Sie nur die Leistungsschnittstelle. Modelle, Testsuites, Automatisierung und Know-how bleiben unverändert, wodurch die Leistungshardware zu einem austauschbaren Teil wird statt zur Grundlage des gesamten Labors.
