于车网互动（V2G）的微电网频率调节仿真

系统概述

什么是车网互动（V2G）？

车网互动 技术允许电动汽车不仅从电网获取能量，还可将其储存的电能回馈至电网。这种双向功率流动需要以下三个关键组成部分：

• 支持 V2G 的电动汽车：其电池管理系统（BMS）可实现受控放电。
• 双向充电设备（EVSE）：可完成功率反向流动。
• 通信协议（如 ISO 15118-20）：确保能量交换的实时性、安全性与协调性。

车网互动的概念

系统 网互动 将电动汽车重新定位为移动式储能资产，从而支持电网运行。电动汽车不再是被动的负载，而成为主动参与者，可用于：

• 在用电高峰时注入电能，稳定频率；
• 吸收多余的可再生能源发电，防止电压过高；
• 在停电期间提供备用电源，提升电网韧性。

这种观念的转变对于将 EV 视为智能电网和微电网体系中的主动节点，而非独立车辆，具有重要意义。

支持 V2G 的电动汽车如何运行

在合理集成的情况下，V2G 的运行流程如下：

1. 充电阶段：EV 在低负荷时段或可再生能源丰富时进行充电。
2. 电网互动阶段：通过软件控制，EV 向电网回馈部分电量，用于频率调节或应对负荷波动。
3. 能量补偿机制：电网运营商通过电价机制、积分或补贴方式给予经济奖励。

多数 V2G 系统保持 浅循环放电 （通常 5–10%），以减少电池磨损，同时仍可提供显著的电网支撑能力。

V2G 仿真与微电网频率调节

车网互动 仿真提供了一个受控环境，用于在硬件部署前测试和验证策略。仿真可分析：

• 频率调节动态：EV 车队对频率偏差的响应速度；
• 控制策略：包括下垂控制、基于 SOC 的参与策略等；
• 电网韧性：高比例可再生能源渗透下的 V2G 影响。

基于 Impedyme 等平台的硬件在环（HIL）与电力硬件在环（PHIL）测试，可实现微电网工况的实时仿真，确保理论模型与实际电网行为一致。

仿真目标

本仿真用于评估：

• V2G 集成对微电网频率稳定性的影响；
• V2G 电动汽车车队的最优控制策略；
• 高渗透率 EV 对电能质量与电网韧性的影响。

➡️ HIL/PHIL 优势： 实时测试确保理论模型与实际电网行为保持一致。

技术说明

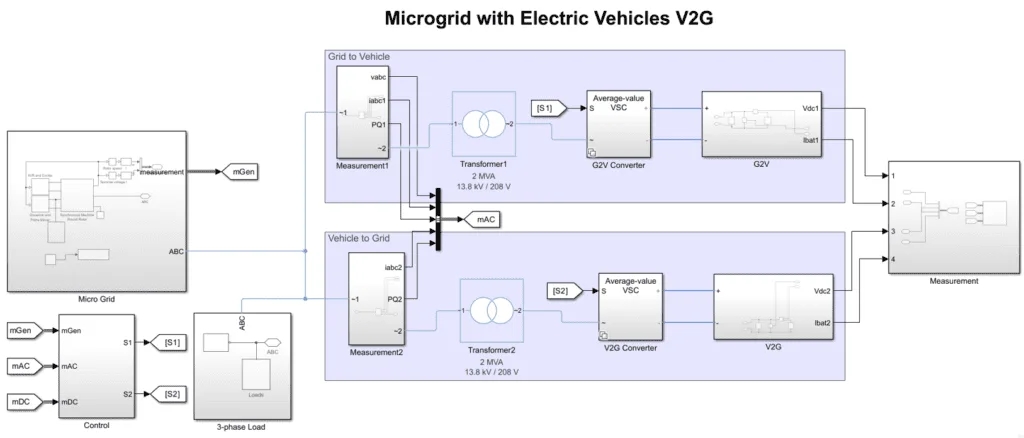

系统配置

• 输入端： 配置可再生能源（光伏、风电）及电动汽车充电站的微电网。
• 控制系统： 动态频率控制器用于管理 EV 的充放电行为。
• 功率流： EV 在用电高峰时向微电网供电，在低负荷时段进行充电。

控制方法学

• 用于频率调节的下垂控制 根据电网频率偏差自动调整 EV 的功率输出。
• 基于电池荷电状态（SOC）的控制策略 在维持电网稳定的前提下，确保 EV 电池保持最佳 SOC 水平。
• 实时需求响应 根据电网需求动态调整 V2G 的参与程度。

➡️ HIL/PHIL 优势： 在部署前，可在实时仿真环境中优化各项控制策略。

V2G 在微电网调节中的优势

• 增强电网稳定性 EV 能够对频率偏差进行快速响应。
• 高效利用可再生能源 V2G 可平衡光伏和风电发电的波动性，提高利用率。
• 减少昂贵的电网扩容投资 通过去中心化能源管理改善微电网的功率调度能力。

➡️ HIL/PHIL 优势： 在仿真环境中验证这些优势有助于确保实际应用的可靠性。

车网互动（V2G）技术在微电网中的应用

1. 可再生能源集成

• 平衡间歇性电源： V2G 通过将多余可再生能源存储在 EV 电池中，并在高需求时释放，从而平滑光伏、风电的输出波动。

• 移动储能： EV 作为灵活的移动储能资源，可显著提升微电网可靠性。
   HIL/PHIL 优势： 为高比例可再生能源微电网提供更具针对性的频率稳定策略。

2. 工业微电网

• 制造工厂： 电网模拟器 可通过模拟峰值负荷场景验证 V2G 整合效果，实现智能能源管理、降低需量电费并提升运行效率。
• 数据中心： 提供稳定电源与频率控制，确保关键业务连续运行。

3. 商业与住宅微电网

• 办公园区： 利用 V2G 优化 EV 在频率调节和负荷管理中的作用，降低能源成本。
• 住宅社区： 在停电期间，支持 V2G 的 EV 可提供备用电源，提高能源韧性。

4. 岛屿与偏远地区微电网

• 岛屿电网： 通过 EV 储能平衡供需，减少对柴油发电机的依赖。
• 偏远矿区： V2G 可改善供电可靠性并降低能源成本。

5. 交通枢纽

• 电动公交车场站： 同时管理车队充电与频率支撑，提高电网稳定性并降低运营成本。
• 机场与港口： 通过 V2G 支持的频率调节与应急供电，提高运营可靠性。

6. 应急与灾害响应

• 应急避难中心： 基于 V2G 的微电网可在灾害期间提供可靠供电，保障关键设施运行。
• 灾后恢复： 利用 EV 作为移动电源，快速稳定受损微电网。

7. 城市智慧电网

• EV 被整合为灵活的分布式储能资源，使负荷管理与电网优化更加智能高效。
