并网逆变器：具有直流链路电压控制的电网连接整流器仿真

系统概述

什么是带直流链路控制的电网连接整流器？

功 网连接整流器 （即 并网逆变器将来自电网的三相交流电转换为稳定且受控的直流电压。为确保系统平稳运行并获得可靠输出，该系统采用级联 PI 控制器， 同时对电 网侧电流 与直流链路电 DC-link voltage压进行主动调节。这种双闭环控制方法可显著提升电能质量、减少电网扰动，并支持与后端逆变器、变换器等系统的无缝集成。

仿真的目的

本仿真旨在评估直 DC-Link 电 在真实 并网逆变器 条件下的性能。它可帮助工程师：

• 分析在不同负载条件下的 直流链路电压调节性能
• 评估功率因数校正（PFC） 技术以确保高效率
• 验证整流器控制策略以 实现稳定的电网并接

主要特性

直流链路电压调节

在本 并网逆变器 系统的核心位置，是一种基于 PI 的级联控制架构，用于以高精度调节直流链路电压。此分层控制方式能够快速响应动态负载变化，维持电压稳定并提高系统整体可靠性。

➡️ HIL/PHIL 优势：在硬件部署前实现实时验证与精细化调节电压控制策略。

用于功率因数校正（PFC）的电网侧电流控制

为实现高效 PFC，系统采用电网侧电流控制， 通过动态调整电 流波形使其与电压相位对齐。这可减少总谐波畸变（THD），并确保接近 1 的功率因数——这是提升 并网逆变器效率的关键。.

➡️ HIL/PHIL 优势允许工程师在真实硬件上测试电能质量提升效果，应对多种负载与故障条件。

具备正弦电流控制的整流器

系统通过 PWM 驱动的整流器实现 正弦电 流控制， 以降低谐波失真并提升能量转换效率。通过使电流波形与输入电压匹配，可实现更干净的电能注入电网。

➡️ HIL/PHIL 优势：可在部署前实时测试高频 并网逆变器开关性能并验证谐波表现。

仿真目标

本仿真旨在在虚拟硬件环境中验证 并网逆变器 系统 的核心控制目标：

• 测量 DC-Link 电 压控制在负载波动下的响应性与稳定性

• 分析电网侧电流控制对 PFC 与 THD 的影响
• 在模拟电网故障条件下基准测试多种整流器控制策略
  ➡️实时 HIL/PHIL 评估 可最大化降低部署风险并缩短开发周期。

技术说明

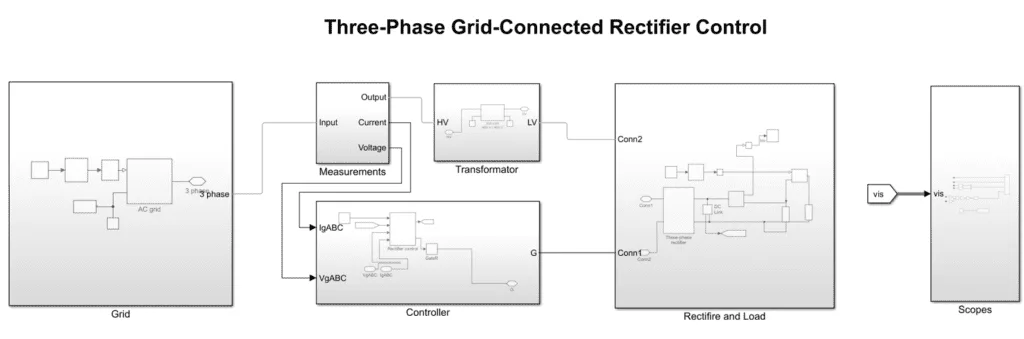

系统配置

• 输入端： 三相交流电网电压
• 输出端： 稳定受控的直流链路电压
• 功率级： 采用 PWM 控制的整流器与直流链路 电容构成.

控制方法学

• 外环控制： PI 控制器 系 流链路电压调节的.
• 内环控制： PI 电流控制 基于 d-q 坐标系的
• 电网同步： 采用锁相环（PFC）实现相位与频率匹配
  ➡️ HIL/PHIL 优势： 支持 实时控制参数调试与优化。.

电网连接整流器（并网逆变器）的优势

• 稳定的直流链路电压： 为后 端负载提供一 致的能量转换能力
• 提升功率因数： 主动电流控制保持高 电能质量.
• 低谐波畸变： 电网侧电流整形显著降低 谐波污染.
  ➡️ HIL/PHIL 优势： 便于在 多种工况下进行真实环境测试。.

应用领域

具备直流链路电 压控制的并网逆变器广泛应用于需要稳定、高效 AC-DC 转换的行业：

工业电机驱动

变频驱动器（VFDs）： 电网连接整流器通过将电网 AC 转换为 DC，再经逆变调节 AC 电机转速。仿真有助于优化效率与动态性能。

泵类与风机驱动： 这些整流器用于工业泵和风机中，提高能效并增强过程控制。

不间断电源（UPS）

数据中心： 电网连接整流器为服务器和关键 IT 设备提供稳定的 DC 电源。仿真确保在电网扰动期间可靠运行。

工业设施： 为关键工艺提供备用电源，确保停电期间的持续运行。

电动汽车（EV）充电基础设施

车载充电机： 带直流链路控制的电网连接整流器用于将 AC 电能转换为 DC， 为电池充电。仿真可优化充电效率与热管理。

直流快充： 这些整流器用于 DC 快速充电桩中，调节直流链路电压以实现稳定高效的功率传输。

可再生能源系统

风力发电机组： 电网连接整流器将风机产生的变频 AC 转换为稳定 DC，用于并网。仿真确保高效能量转换并满足电网兼容性要求。

太阳能发电系统： 整流器用于太阳能逆变器中，将光伏阵列的 DC 电能转换为并网 AC。直流链路电压控制确保稳定运行与高效能量传输。 ➡️ HIL/PHIL 优势： 支持高 多类应用的实时仿真与硬件验证。.

仿真带来的优势

通过本仿真，用户可以：

• 分析直流链路电压的稳定性与瞬态响应
• 优化控制策略以提升电能质量
• 评估实时电网交互及系统动态性能
  ➡️ HIL/PHIL 优势： 这些洞察使用户能够自信地从仿真过渡到并网逆变器硬件部署。
