电动汽车车载充电机（On Board Charger，OBC）

什么是车载充电机（OBC）？

车 载充电机（OBC） 是电动汽车内部用于将电网 提供的电能转换成电池可用形式的关键部件。 简单来说，它是连接充电电缆与电池之间的“中间处理器”。

大多数家庭和公共充电站提供的是 交流电（AC） ，而电动汽车电池存储的是直 流电（DC）。 OBC 的核心任 务，就是将交流电转换为受控的直流电，并安全地输送给电池。

没有 OBC，电动汽车将无法使用普通的家用插座或 Level 2 交流充电器进行充电——电池根本无法得到能量补给。

车载充电机的工作原理

Here’s what happens behind the scenes every time you plug in your EV:

1. 来自电网或 充电站的交流电进入车辆。
2. 系统 利用内部电力电 子装置将 AC 转换为 DC。
3. OBC 控制提供给 电池的电压与电流， 确保高效且安全的充电过程。
4. 系统 管理系统 （BMS） 与 OBC 协同工作，实时监测电池状态并优化充电策略。

多数 OBC 进行极限压力测试， 技术，以更高效地从电网取电并减少能量浪费。 在充电过程中，OBC 与 根据电池容量状态在恒流（CC） 和恒压（CV）模式之间切换：初始阶段提供快速恒流充电； 接近满电时逐渐减小电流以保护电池。

OBC 内部的关键组件

• AC/DC 转换器：执行交流到直流的主要转换。
• 功率因数校正（PFC）控制器：提升效率，使取电更符合电网要求。
• DC-DC（LLC）转换器 ：为电池提供稳定、隔离的输出电压。
• 通信接口：与 BMS 和充电站通信，监控安全状态。
• 安全与隔离电路：防止过充、过热或其他电气故障。

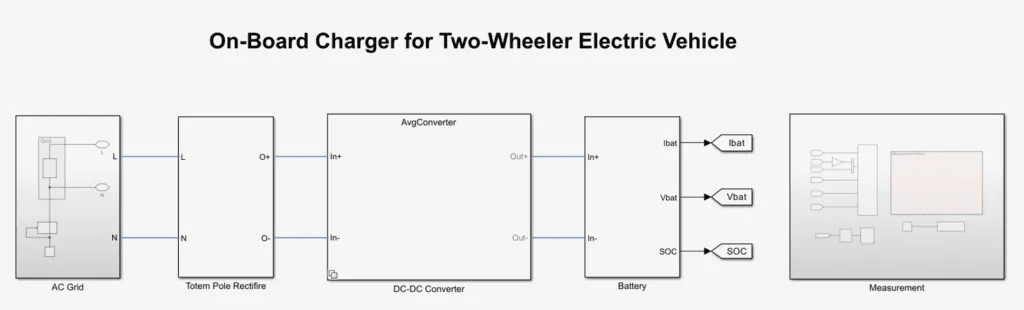

两轮电动车辆的车载充电机（OBC）仿真

我们的两轮电动车 车载充电机仿真模型旨在分析和优化电动两轮车中充电系统的效率、能量转换性能以及控制策略。随着电动出行业的迅速发展，对紧凑、 轻量化且高效率的 解决方案的需求愈发重要。

该仿真重点关注以下方面：

• 效率分析： 评估 AC-DC 转换效率、功率因数校正（PFC）性能以及热管理表现。

• 充电算法： 支持恒流（CC）、恒压（CV）及适应不同电池化学体系的自适应充电策略。

• 功率因数校正： 确保符合电网标准并最大限度地降低谐波失真。

• 实时验证： 利用 HIL/PHIL 平台 在不同电网和电池条件下进行硬件部署前测试。

其优势包括更快的开发周期、更低的原型成本、更高的安全性以及更优的能量管理。此类洞察对依赖集成式 技术的电动踏板车、 电动摩托车和末端配送车辆尤其关键。.

OBC 类型与充电功率

车载充电机根据功率等级不同而分类，乘用车常见功率范围为 3.7 kW 至 22 kW：

• 单相 OBC（3.7–7.4 kW）：常用于家庭充电环境。
• 三相 OBC（11–22 kW）：多见于中高端电动汽车，可在公共 AC 充电站实现更快充电。

注意： 即使公共充电桩能提供 22 kW，如果车辆自身的 OBC 仅支持 7 kW，充电速度也不会超过 OBC 的最大限制。

OBC 与直流快速充电的区别

需要注意的是， 直流快速充电会完全绕过 OBC， 直接向电池提供直流电。因此 DC 快充可以显著缩短充电时间，但成本更高，并且需要专用基础设施。

大多数电动汽车用户在家庭或工 作场所依赖其 系统进行日常充电，而 DC 快充通常用于远途出行或紧急补电。

车载充电机（OBC）的应用领域

车载充电器 在多种电动交通解决方案中发挥关键作用，其应用范围已远超乘用车领域。凭借其高度的适应性与能量转换效率，OBC 能够满足不同车型和充电场景的需求：

电动乘用车： 在电动车辆中，系统支持安全、高效的家用及公共交流充电，并具备智能功能，如分时电价管理和可再生能源并网集成能力。

电动两轮车： 紧凑轻量化的车载充电器为城市电动踏板车和电动摩托车提供稳定供电，针对较低功率等级和小容量电池进行了优化，同时确保高可靠性运行。

商用电动车车队： 车载充电器为物流配送车辆提供车队管理支持与夜间集中充电能力，显著提升系统耐久性并减少车辆停机时间。

公共交通系统： 电动公交车与电动卡车采用高功率 OBC 以满足大容量电池需求，在支持交流充电的同时与直流快充系统协同工作，并保持对电网的高度兼容性。

换电系统与微出行领域： 应用于换电站与电动自行车的微型 OBC 单元可实现快速充电，并与智能能源管理系统无缝集成。

车-网互联（V2X）： 先进的 解决方案支持双向充放电功能，使电动汽车能够为家庭供电、增强电网稳定性，并与其他车辆共享能源。

仿真带来的优势

通过在物理样机制造之前对车载充电器性能进行仿真，工程师可以：

• 在真实电网 工况下评估系统效率表现
• 验证功率因数校正（PFC） 控制策略与充电算法
• 优化热性能并 降低能量损耗
• 测试安全保护机 制及电网标准合规性
• 提前发现潜在故障， 缩短研发周期并降低开发成本

该方法可实现从设计到部署的平稳过渡，确保最终 OBC 硬件满足性能与安全目标要求。
