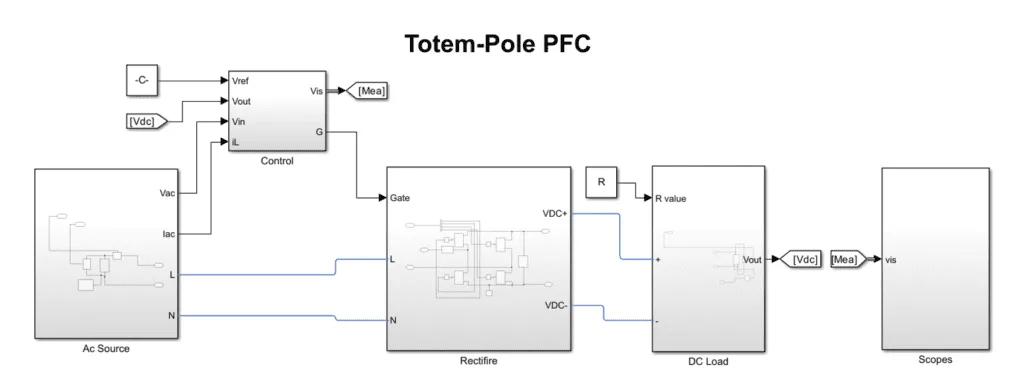

图腾柱 PFC 仿真

系统概述

什么是图腾柱 PFC？

图腾柱 PFC 是一种无桥式功率因数校正电路，通过双向开关结构实现近乎单位功率因数，同时将导通损耗降至最低。该拓扑通常采用氮化镓（GaN）或碳化硅（SiC）器件，实现高频运行，从而进一步减少体积并提高效率。

仿真的目的

本次仿真旨在：

• 展示图腾柱 PFC 的工作原理；
• 验证功率因数校正效果与效率提升；
• 分析开关性能及热特性。

主要特性

高效运行

图腾柱拓扑通过消除二极管桥引起的损耗，显著提升能量转换效率。 HIL/PHIL 优势： 实时测试可用于在不同输入条件与负载情况下验证效率表现。

低总谐波畸变（THD）

通过先进控制策略的应用，系统可实现输入电流的低谐波畸变。 HIL/PHIL 优势： 可在不同电网环境下测试其电能质量以确保符合相关标准。

快速开关的 GaN/SiC 器件

宽禁带器件支持高频运行，从而降低被动器件体积，并提升整体性能。 HIL/PHIL 优势： 可在真实工况下进行动态性能测试，从而优化最小损耗的开关策略。

仿真目标

本仿真用于评估：

• 功率因数校正（PFC）的有效性；
• 转换效率与热性能；
• 控制策略优化；
• 电网兼容性与瞬态响应。 HIL/PHIL 优势： 这些评估结果可无缝衔接至实际硬件测试，确保方案在工程应用中的可行性。

技术说明

系统配置

• 输入端： 交流电源（可根据应用选择单相或三相）。
• 输出端： 为下游变换器或负载提供直流母线电压。
• 功率级： 采用 GaN/SiC 晶体管与低频二极管组成的图腾柱结构。

控制方法学

• 采用连续导通模式（CCM）实现高效率运行；
• 使用预测电流控制或平均电流模式控制等数字控制策略。 HIL/PHIL 优势： 控制逻辑可在硬件部署前通过 Impedyme 的 HIL 平台进行测试与优化。

图腾柱 PFC 的优势

• 高效率： 与传统 PFC 电路相比具有更低导通损耗；
• 紧凑设计： 高频运行可减少器件数量并缩小系统尺寸；
• 电能质量更佳： 接近单位功率因数，并具备极低 THD。 HIL/PHIL 优势： 这些特性均可通过 Impedyme 平台在完整开发周期（RCP → HIL → PHIL）中得到验证。
• 反向功率流能力
• 其运行时可能呈现超前功率因数，因此能够作为补偿器使用。

应用领域

• 服务器电源： 用于数据中心的高效率整流器；
• 电动汽车充电器： 适用于车载和非车载充电器的优化 AC-DC 变换；
• 可再生能源系统 用于光伏和风能的并网变换器； HIL/PHIL 优势： 实时仿真与测试可加速针对各类应用的定制化解决方案开发。
• 通信设备：提升通信设备电源的效率，确保可靠稳定的通信服务；
• 消费电子提升电视、电脑、游戏主机等消费类电子设备电源效率；
• 航空航天与国防改善关键任务系统的电源效率与可靠性；
• 医疗设备提升医疗器械电源性能与效率，确保可靠运行并降低能耗。

仿真带来的优势

通过本仿真，用户可以：

• 分析 PFC 电路的动态响应；
• 测试先进控制算法
• 评估在不同负载条件下的效率；
• 确保满足电网电能质量标准。 HIL/PHIL 优势： 这些洞察可直接迁移至实际硬件，通过 Impedyme 的 PHIL 平台确保设备满足设计规范。
