六相永磁同步电机（PMSM）电牵引控制

系统概述

什么是六相 PMSM？

六相 PMSM 是传统三相电机的高级扩展形式，具有以下优势：
✔ 更高的容错性和可靠性
✔ 更高的功率密度，适合紧凑型车辆集成
✔ 更低的转矩脉动，实现更平稳的运行
✔ 提升系统效率并改善热管理性能

仿真的目的

本仿真旨在：
✔ 实现六相 PMSM 的精确转矩与速度控制
✔ 建模并分析双三相逆变器的运行特性
✔ 评估系统在电动模式与发电模式下的动态响应
✔ 改善牵引应用中的能效与动态性能

主要特性

双三相逆变器控制

✔ 对两组三相绕组进行独立控制，提高容错能力
✔ 采用空间矢量脉宽调制（SVPWM）以提升效率
✔ 减少谐波并获得更平稳的转矩输出
➡️ 优势确保系统在变负载条件下高效且可靠地运行

磁场定向控制（FOC）实现

✔ 采用 D-Q 轴变换实现对转矩与磁链的精确控制
✔ 电流解耦调节提升动态速度响应
✔ 基于 PI 的速度与电流控制环参数整定
➡️ 优势提升牵引系统响应速度与运行效率

电动与发电双模式运行

✔ 电动模式下的转矩控制用于驱动推进
✔ 发电模式下的再生制动用于能量回收
✔ 实时监测电池与电机之间的能量流动
➡️ 优势提升车辆续航能力并优化能量利用率

容错控制策略

✔ 相故障检测与补偿机制
✔ 控制策略可重构以维持持续运行
✔ 提高汽车安全关键系统的可靠性
➡️ 优势在故障条件下保持系统韧性

热与效率优化

✔ 主动热监测以防止过热
✔ 通过优化开关策略降低损耗
✔ 建立先进冷却系统模型以提升性能
➡️ 优势延长电机寿命并增强运行稳定性

高效率

六相 PMSM 具有高效率和高功率密度，非常适用于电牵引系统。

容错能力

六相结构提供冗余，提高了即使在单相故障情况下的可靠性。

精确控制

六相 PMSM 能实现对转矩和速度的高精度控制，从而提升系统性能与效率。

能量回收

在再生制动过程中，六相 PMSM 可实现高效能量回收，提高整体能效。

仿真目标

本仿真旨在：
✔ 验证六相 PMSM 在牵引工况下的转矩控制性能
✔ 分析双逆变器控制对效率与可靠性的影响
✔ 优化再生制动策略以提升能量管理
✔ 测试系统在故障与不同负载条件下的鲁棒性

技术说明

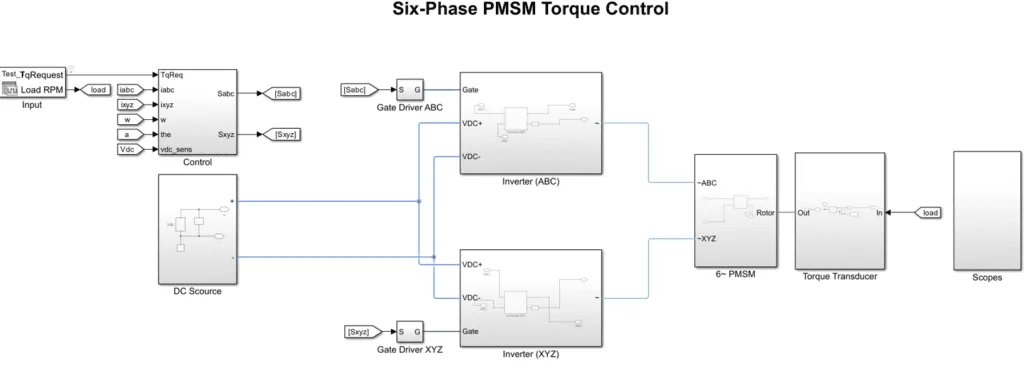

系统配置

• 输入高压电池为双三相逆变器提供电源。
• 功率变换：两个同步工作的三相逆变器。
• 电机驱动采用具有独立相绕组的六相 PMSM。
• 控制策略：基于磁场定向控制（FOC）并结合 SVPWM 调制。
• 输出为电牵引应用提供受控的转矩与速度。

控制方法学

✔ 转矩与速度控制：通过 d–q 轴电流调节实现。
✔ 双逆变器同步：确保相电流平衡。
✔ 再生制动：提升能量回收效率。
✔ 故障检测与补偿：增强系统可靠性。

六相 PMSM 在电牵引中的优势

✔ 更高的容错性，提升系统安全性与可靠性。
✔ 更低的转矩脉动，实现更平顺的车辆加速。
✔ 相比传统三相 PMSM 具有更高的功率密度与效率。
✔ 更强的再生制动能力，延长车辆续航里程。

应用领域

电动汽车（EVs）

• 乘用车：六相 PMSM 应用于电动乘用车，以提供高转矩与高效率，实现平顺加速与高效再生制动。通过仿真可优化其性能与能效表现。
• 商用车辆电动公交车、卡车及物流车辆采用六相 PMSM，确保在城市频繁启停工况下仍保持高效可靠的牵引性能。

铁路与地铁系统

• 电力机车与地铁列车六相 PMSM 用于机车与地铁牵引系统，提供高效驱动与再生制动能力。其高容错性可在单相故障时仍保持可靠运行。
• 轻轨与有轨电车六相 PMSM 提供精确速度控制，提高能效并提升乘客舒适性。

工业机械

• 电动叉车六相 PMSM 提供精确的负载控制与高效运行，适用于仓储与工厂环境。
• 输送系统：在制造与物流中的输送线应用六相 PMSM，可实现可靠的速度控制与平稳的物料搬运。

航空航天与国防

• 电动飞机六相 PMSM 用于电动及混合动力飞机的推进与辅系统，其容错特性保证在变工况下仍稳定运行。
• 军用车辆：电动与混合动力军车采用六相 PMSM，在复杂地形下提供高转矩与高效率。

船舶与海上平台应用

• 电动船舶六相 PMSM 应用于电动与混合动力船舶的推进与辅系统，其容错性确保在严苛海洋环境中的可靠运行。
• 水下机器人用于 ROV 与 AUV 的六相 PMSM 提供精确速度控制，确保高效与可靠的水下作业。

农业与工程机械设备

• 电动拖拉机六相 PMSM 在农业机械中实现高效与精确的动力输出。
• 电动挖掘机在工程施工中提供可靠速度控制与高能效性能。

物料搬运与物流系统

• 自动导引车辆（AGVs）六相 PMSM 提供精确速度调节，确保仓储与工厂中的高效运行。
• 起重机与升降机六相 PMSM 具备可靠速度控制，提升物料搬运的安全性与效率。

可再生能源系统

• 风力发电机：六相 PMSM 用于风电机组，实现高效发电与在多变风况下的稳定速度控制。
• 水力发电在水电系统中，实现精确速度控制，确保高效与可靠的运行。

研究与开发

• 电池集成：仿真用于测试与验证六相 PMSM 牵引驱动原型，减少物理测试需求，加速开发周期。
• 控制策略开发：仿真支持六相 PMSM 控制算法的开发与优化，确保高效和可靠运行。
• 故障分析：通过仿真研究六相 PMSM 的故障特性，提高系统安全性与可靠性。

合规与认证

• 排放与效率测试仿真可复现法规驾驶循环，以确保符合能效与排放标准。
• 安全测试仿真评估六相 PMSM 在碰撞与安全工况下的性能，确保满足安全法规。
• 认证测试（Homologation）仿真为型式认证提供数据支持，提升认证流程效率。

仿真带来的优势

通过本仿真平台，工程师可：
✔ 优化六相 PMSM 的牵引控制策略
✔ 提升系统鲁棒性与能效
✔ 评估电机在不同运行条件下的响应

总结

本项目为六相 PMSM 在电牵引应用中的控制提供了全面的技术框架。通过整合双逆变器控制、先进的转矩调节方法以及容错策略，本系统在可靠性、效率与能量管理方面均展现出显著提升。
