Solid state transformer 是一种基于电力电子的设备,它利用高频开关和一个紧凑的中频变压器,将中压交流转换为受控的低压交流或直流,取代了传统设备中笨重的铁芯和铜绕组磁性元件。2026 年, 固态变压器 已从实验台走向实际部署,推动力来自 800 伏直流数据中心架构、兆瓦级电动汽车充电、可再生能源与储能,以及一条处于严重交付周期压力下的配电变压器供应链。本指南解释了 SST 变压器是什么、它如何逐级工作、它的结构和特性、其内部的半导体和控制系统、它与传统变压器的对比、它的架构、它在电网中的作用、它的优势与局限、正在形成的标准格局,以及 固态变压器 如何在并网前得到验证。
一个 solid state transformer 是一种 AC 到 AC(或 AC 到 DC)的功率变换器,它在使用功率半导体和高频磁芯的同时,完成传统变压器的变压工作并增加了主动控制。它也被称为电力电子变压器(PET)、电子式电力变压器,或在电网语境中称为“智能变压器”。
三个决定性特征是中压连接、中频隔离和完全可控性。SST 仍然包含一个变压器——一个小型的中频变压器,提供电气隔离和电压比——因此“固态”(solid state)意味着电力电子已取代了笨重的工频磁性元件,而不是磁性元件完全消失。请不要将 SST 与固态电池、固态继电器或低压照明中使用的小型电子变压器混淆;那些是仅共用同一形容词的无关技术。
固态变压器 在直流输出、精密控制或小体积比尽可能低的 AC 到 AC 损耗更重要的场合,都能证明自己的价值。应用清单正在迅速扩大。
AI 计算机架正推动配电走向 800 V 直流(通常以 ±400 V 直流实现),面向 AI 设施的行业参考架构如今的目标约为每机架排 2 兆瓦。SST 可以在设施边缘将中压交流馈电直接转换为受控的直流母线,省去若干转换级, 减少铜的用量,因为更高的电压意味着更低的电流,并缓解了拖慢“从供电到算力”的变压器交付周期紧张。另见我们关于以下主题的说明: 数据中心电力稳定性 与 超大规模数据中心互联.
中压接入的快充枢纽和重型车辆停车场使用 SST 将电网馈电(通常在 12–15 kV 范围内)直接转换为供充电器使用的直流母线, 用一个紧凑的、通常为液冷的机柜取代了降压变压器、开关设备和单独的整流器。多端口设计还可以纳入现场储能。这与以下内容密切相关: 电动汽车动力总成的 HIL 测试.
光伏阵列和电池储能系统是原生的直流资源;SST 的直流端口以更少的转换步骤和双向流动将它们连接起来。工业厂房使用 SST 为敏感工艺提供可控的高质量电能,同一台设备既可以为传统交流负载供电,也可以为原生直流母线供电。
轨道牵引长期以来一直是中频功率变换的试验场;船舶及舰载直流配电和氢电解装置是正在兴起的应用领域,它们都得益于 SST 的紧凑性和对直流友好的架构。
从宏观上看,一台 solid state transformer 按三个有序步骤工作:
前端是一个有源的、受控的整流器——一个 有源前端,而不是被动的二极管桥。由于它的开关是受指令控制而非自由运行的,它抽取近乎正弦的电流、控制功率因数并支持双向流动。正是这种可控性使它取代了一个简单的 full bridge rectifier (由二极管构成)。
隔离和电压比就在这里实现,通常采用一个 dual active bridge 或一个 LLC/CLLC 谐振变换器。两者都以高频开关,并使用一个中频变压器实现电气隔离。由于磁芯只需在极短的开关周期内存储和传输能量,以高频运行可使其相比 50/60 Hz 磁芯大幅缩小——相同的功率通过的铁和铜要少得多。这一级通常依赖于一个 双向 DC-DC 变换器,而要充分验证它,需要细致的 DC-DC 变换器测试.
最后一级要么为传统负载重新生成干净的低压交流,要么向直流负载直接提供原生的直流母线,例如 800 V 直流。
以数十千赫兹的频率开关,赋予了 SST 一个被动变压器永远无法拥有的特性:速度。它能够感知扰动并在微秒内做出响应——主动限制电流、维持电压或穿越电压暂降——而传统变压器只是把扰动原样传递给下游的一切。
| 组件 | 作用 | 设计难点 |
|---|---|---|
| 功率半导体(SiC MOSFET;部分设计中为 IGBT) | 在每一级中执行高频开关 | 电压额定值、开关损耗、热极限、器件供应 |
| 中频变压器 | 电气隔离和电压比 | 绝缘、局部放电、热管理、磁芯材料 |
| 直流链路电容 | 在各级之间缓冲能量,稳定母线 | 纹波电流、寿命、尺寸 |
| 栅极驱动器和隔离式辅助电源 | 安全、干净地驱动开关 | 高 dv/dt 抗扰度、加强绝缘、短路保护 |
| 传感、控制与通信 | 测量、决策并协调各单元 | 带宽、延迟、抗噪声能力、网络安全 |
| 冷却与外壳 | 散发热量并确保带电部件安全 | 功率密度、防护等级、可维护性 |

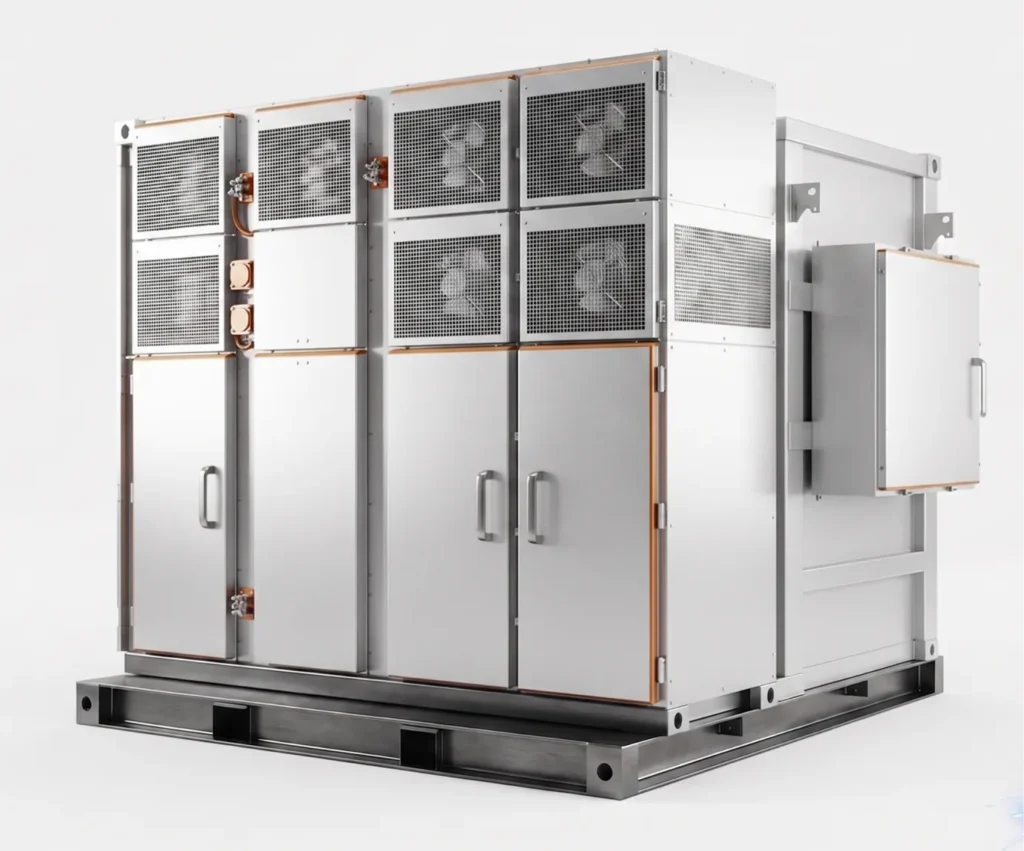

一台封装式、现场级的 solid state transformer 看起来不太像一块电路板,而更像一个变电站机柜。中压 SST 外壳的主要部分如下:
由于 SST 将大量功率集中在很小的体积内,热管理至关重要。冷却部分容纳风扇、泵、冷却液回路和热交换器,将热量从半导体和中频变压器带走。
中压隔室采用无带电面板设计,即打开门时没有裸露的带电部件。它容纳中压端接和套管,并由联锁装置保护,因此在带电时无法接触设备。
低压隔室端接低压交流和/或直流输出,同样采用无带电面板设计以保障操作人员安全,并容纳输出侧的保护和断路装置。
与传统变压器油箱类似,这个密封部分包含中频磁性元件,并且在许多设计中包含一种介电冷却液,为最敏感的组件提供绝缘、传热和环境保护。
接口将一切整合在一起:输入和输出端子、通信端口、监控,以及一个 HMI/SCADA 连接,使操作人员能够远程查看和控制该设备。
一台 SST 固态变压器 的特性描述了该设备能做而被动装置无法做到的事情:
开关器件是每一台 solid state transformer的核心。中压碳化硅(SiC)MOSFET 是中压侧和高频级的主力,因为它们开关快、损耗低且能阻断高电压,而这正是保持磁性元件小型化的关键。绝缘栅双极型晶体管(IGBT)在部分设计中仍会出现,尤其是在电流较高或倾向于采用成熟硅器件的场合。 SiC 肖特基二极管和续流二极管负责整流和电流续流。晶闸管可用于保护、旁路或撬棒(crowbar)功能,提供一条坚固的路径来分流故障能量。
将它们连接在一起的是隔离式栅极驱动器。在 SST 中,它们面临严苛的条件——极高的 dv/dt、跨中压的加强绝缘要求,以及对快速短路保护的需求——因此栅极驱动器既是它所驱动的开关的一部分,也同样是一个可靠性组件。在串联的器件串中,有源栅极驱动器还有助于均衡每个器件所承受的电压。
固态变压器依靠一个分层的控制系统运行:一个中央控制器设定总体目标,而各单元控制器管理每个模块。微控制器和 FPGA 执行快速控制回路,接收隔离的电流和电压测量值,并以严格的时序发出开关指令。光纤链路在不形成导电通路的情况下将信号跨越中压绝缘边界传输,隔离式辅助电源安全地为栅极驱动器和控制电子设备供电。一个通信层将监控、设定值和保护状态对外部世界公开——这也是为什么网络安全如今成为控制话题的一部分。
一个 solid state transformer 和一台传统的工频变压器完成相同的基本工作——变压和隔离——但几乎其他所有方面都不同。下表从十二个属性对二者进行比较。
| 属性 | 传统工频变压器 | Solid state transformer |
|---|---|---|
| 工作频率 | 50/60 Hz | 内部为数十千赫兹 |
| 磁性元件的尺寸和重量 | 大而重的铁和铜 | 小而轻的中频磁芯 |
| 效率 | 约 99%(AC 到 AC) | 器件级约 97–98%;对于直流负载,系统层面的比较会有所不同 |
| 电压调整率 | 被动;仅有分接头 | 主动、连续、快速 |
| 功率流方向 | 双向但不受控 | 双向且完全受控 |
| 直流端口 | 无 | 可提供原生直流输出 |
| 电能质量 | 无主动支持 | 谐波滤波、功率因数与无功支持 |
| 故障电流 | 大量持续贡献 | 主动限制 |
| 浪涌电流 | 高 | 可忽略 |
| 抗浪涌能力 | 固有的坚固性 | 必须在设计中专门考虑 |
| 监控与通信 | 极少 | 内置 |
| 现场业绩记录与成本 | 长达一个世纪的业绩记录,较低的初始成本 | 刚刚起步的业绩记录,较高的初始成本 |
一个 SST 并不是每一台配电变压器的直接替代品。在控制、直流输出或占地面积比最低的 AC 到 AC 损耗和最低的初始成本更重要的场合,它才能证明自己的价值。
固态变压器 按其使用的转换级数以及直流链路的位置进行分类。
| 类型与级数 | 直流链路及其所支持的功能 | 主要权衡 |
|---|---|---|
| 单级——一级(直接 AC-AC) | 无直流链路;部件最少的最简单设计 | 无直流端口,控制受限 |
| 两级(中压直流链路)——两级 | 中压直流链路;实现更高的可控性和中压直流访问 | 无低压直流端口 |
| 两级(低压直流链路)——两级 | 低压直流链路;实现低压直流端口和隔离 | 无中压直流母线 |
| 三级(中压和低压直流链路)——三级 | 两个直流链路;完全控制并可访问直流端口;最为常见 | 部件最多、复杂度最高 |
较新的研究提出了更广泛的、多维度的 SST 设计分类法,但上述按级数和直流链路的视角已涵盖了实际应用领域。
模块化方法——输入串联、输出并联的级联单元和 模块化多电平变换器 ——将许多较低电压的器件堆叠起来以达到中压。这种方法可扩展且具有容错性,但意味着部件众多以及需要持续的单元电压均衡。单单元设计依赖高压 SiC 器件,使用的部件更少,但面临更困难的绝缘和器件限制。
一个 混合式固态变压器 将一台传统变压器与一个部分定额的变换器搭配,该变换器仅处理总功率的约 10–20%,从而达到约 98.6% 的效率——接近传统设备——而大部分负载则通过被动变压器流过。它比完整的 SST 更便宜,同时也更笨重,对于主要需要电压调节和无功支持而非直流母线的交流电网而言,它是一种合理的近期选择。
The architecture tables above become much easier to picture with a concrete design. A representative solid state transformer for a hyperscale AI data center takes a 13.8 kV, 60 Hz three-phase feed and delivers a regulated 800 V DC bus straight to the GPU racks, with no 60 Hz transformer anywhere in the path. It uses the most popular modular topology for this job: a cascaded H-bridge (CHB) front end feeding dual active bridge (DAB) cells, an input-series, output-parallel arrangement.
This is a two-stage, low-voltage-DC-link design in the terms of the architecture table: there is no separate inverter, because the load wants DC. That is exactly why a data center SST can replace three pieces of conventional equipment — the line-frequency transformer, the AC switchgear, and the rectifier — with one conversion chain.
A CHB-DAB SST is only as good as its controls. A typical design stacks five functions:
| Control layer | 功能用途 | 为什么重要 |
|---|---|---|
| Grid-side PFC controller | Runs a phase-locked loop and dq-frame current control; regulates every cell DC link to its setpoint while keeping reactive current at zero | Unity power factor across the whole load range, where a passive diode rectifier would drift badly at light load |
| DC voltage balancing (between phase legs) | Adds a small per-phase correction to the modulation reference whenever one phase’s DC links drift away from the average | Keeps all three phase legs evenly charged even when the load is unbalanced |
| Central DAB voltage controller | One controller compares the 800 V bus to its reference and sets a common phase shift for all DABs; the phase-shift range is capped below the point of maximum power transfer | Holds the DC bus tight and keeps the control loop on the stable side of the DAB’s power curve |
| DAB balancing trim | Adds a deliberately small, slow per-phase trim to the phase shift | Shares power evenly between phases without fighting the fast central loop |
| Supervisory logic | Holds the DAB phase shift at zero during start-up until the cell DC links precharge; stops power transfer and resets the controller integrator during a deep AC voltage sag, with hysteresis to avoid chattering at the edge of the band | Safe start-up and clean behavior during grid faults |
One practical lesson from modeling this topology: when every cell in a phase leg receives the same modulation command, balancing can only happen between phases, not between the individual cells of one leg. Designs that need cell-by-cell balancing must give each cell its own modulation offset — a detail worth settling early, because it changes both the controller architecture and the test plan.
A data center SST does not feed a steady, polite load. AI clusters swing their power demand hard and fast, and the SST sits between those swings and the utility grid.
When an entire training cluster switches between compute and communication in lockstep, the facility’s power draw oscillates at the training step rate. An 800 ms step creates a power swing near 1.25 Hz, with harmonics at about 2.5 Hz and 3.75 Hz. Those frequencies sit squarely in bands where power systems are sensitive:
| Frequency band | Grid phenomenon at risk |
|---|---|
| Below 1 Hz | Inter-area oscillations across the transmission network |
| 1–2.5 Hz | Coupled oscillations between generators in the same or nearby plants |
| 7 Hz and above | Torsional resonances in turbine-generator shafts |
At the scale of a single SST serving a few thousand GPUs, the swing is already measurable on the medium-voltage side. Scaled to a 100,000-GPU training cluster, it can reach hundreds of megawatts. Utilities also cap how fast a large load may ramp, so data center SST programs increasingly need to show ramp-rate compliance and, where limits are exceeded, a mitigation path such as GPU power smoothing, energy storage, or software load shaping.
Across these workloads, the core requirement is a steady DC bus. A common design target keeps the 800 V bus within ±5% (about 760–840 V) through load steps, load shedding, and unbalanced ramps, with emerging industry SST specifications calling for tighter dynamic regulation of around ±3%. Meeting that with the DAB controller alone, without leaning on backup energy, is the clearest sign the SST control is well tuned.
Pairing each rack with a battery backup unit (BBU) gives the SST-fed DC bus a second line of defense. The most effective designs are hybrid: a supercapacitor for millisecond-range transients and a battery for events lasting seconds.
The two are coordinated with a complementary-filter approach:
This matters because server power supplies behave as constant-power loads: as bus voltage falls they draw more current, which can drive a weak bus toward collapse. The supercapacitor’s instant response stops that spiral, and the battery then carries the rack through the rest of the event. Rack-level BBUs also keep a local fault local. If a single rack’s DC breaker opens, that rack rides through on its own storage while the neighboring racks stay on the SST, undisturbed.
On the grid side, the same idea scales up: during a deep low-voltage event, a facility battery energy storage system can supplement power while grid voltage is too low for the SST to deliver full load, and the SST takes back over as voltage recovers.
在电网中,一台 SST 变压器 不仅仅是一个变压装置——它是一个可控的节点。在智能配电中,它提供快速的电压调节和无功功率支持,滤除谐波,并精确控制功率流。其双向的直流和交流端口使它成为分布式能源资源——太阳能、风能和储能——的天然接口,提升了馈线对可变发电的接纳容量。在微电网和交直流混合电网中,它可以充当子系统之间的能量路由器,协调孤岛运行和并网运行。而由于内置了监控,它同时兼作电网边缘传感器,为运营商提供他们从被动的铁芯设备中从未获得过的可见性。这些正是我们在关于 电网稳定性 和构网型逆变器的工作中所建模的相同动态。
固态变压器 在一个小巧的封装中集成了大量能力。它们的高频运行使磁性元件大幅缩小、变轻。它们提供原生直流端口、主动电压调节,以及诸如谐波滤波、功率因数校正和无功支持等电能质量服务。它们支持面向储能和车辆到电网的双向流动,隔离故障并限制故障电流,且产生的浪涌电流可忽略不计。监控和通信是内置的,而且它们使用的绝缘油远少于传统配电变压器——这是一项维护和环保方面的优势。
这些局限是真实存在的,且大多与经济性和可靠性相关。初始成本很高,主要由 SiC 器件、中压封装和认证驱动。在纯 AC 到 AC 的应用中存在效率劣势,因为传统变压器约 99% 的效率很难超越。在浪涌、高温以及多年中压应力下的现场可靠性仍在验证之中。中频变压器的绝缘和局部放电要求很高,管理器件和绝缘上的 dv/dt 应力也是如此。模块化设计需要持续的单元电压均衡。由于 SST SST 限制而非提供大的故障电流,下游的保护配合必须重新考虑——SST 根本无法提供传统保护装置被设定去检测的那种大而持续的故障电流。一旦变压器带有固件和通信功能,网络安全就成为一项设计要求。SiC 器件的供应和尚不成熟的标准使这份清单更加完整。
2026 年的炒作与现实 需求信号是真实的:DC 原生的数据中心架构、严峻的变压器交付周期压力、在约 1 MVA 功率下发布的首批 22.9 kV 级设计,以及如今正扩展到多兆瓦范围的中压产品。但在整个电力行业范围内替换配电变压器仍需数年时间。近期的成功案例是以直流为主的场所——数据中心和充电站——而非对被动设备群的大规模更换。请将本节视为具有时效性的内容,并每季度更新一次。
目前还没有一部单独发布的 SST 产品标准。一部关于 固态变压器 在电网中的设计与集成的 IEEE 推荐规程(项目 IEEE P3105)正在制定中;在其发布之前,整个生态系统只能依赖一套拼凑起来的现有标准,这些标准各自涉及 SST.
| 标准 | 涵盖内容 | 与 SST 的关联点 |
|---|---|---|
| IEEE 1547 / 1547.1 | DER 并网与一致性测试 | SST 作为接口或充当 DER/储能接口之处 |
| IEEE 519 | 谐波限值 | 公共耦合点的电能质量 |
| IEEE C57 系列 / IEC 60076 | 传统变压器要求 | 绝缘、BIL 和温升的参考依据,尽管是针对工频磁性元件编写的 |
| IEC 62477-1 | 电力电子变流器系统的安全 | 变换器硬件及其保护 |
| IEC 61000 系列 | 电磁兼容性 | 发射与抗扰度 |
| UL 1741 标准 | 用于 DER 的逆变器/变换器(美国) | 电网交互功能与认证 |
| IEC 61850 | 变电站通信 | 监控与控制集成 |
| IEC 62443 | 工业网络安全 | 固态变压器 |
| IEC 60270 | 局部放电测量 | 中频(MF)变压器的绝缘鉴定 |
| IEC 61851-23 / UL 2202; IEC 61287-1 | 直流电动汽车充电;铁路牵引变换器 | 特定应用的 SST 用例 |
正在制定中的 IEEE P3105 推荐规程旨在将这些线索整合起来,把传统的变压器测试映射到 SST 的中频磁性元件上,但在其正式发布之前,每个 SST 项目都要从上述各部分中拼凑出自己的合规路径。
在这里,验证鸿沟变得格外突出:硬件的发展快于标准,因此每个 SST 团队都要编写自己的测试计划——而固件第一次遭遇中压故障,绝不应该发生在带电的硬件上。
验证路径按一个简短的、分阶段的序列进行:
在这些阶段中,测试计划会涵盖启动与预充电、单元电压均衡、负载阶跃、电网故障与穿越、器件与传感器故障注入、谐波、构网与孤岛切换,以及通信中断。

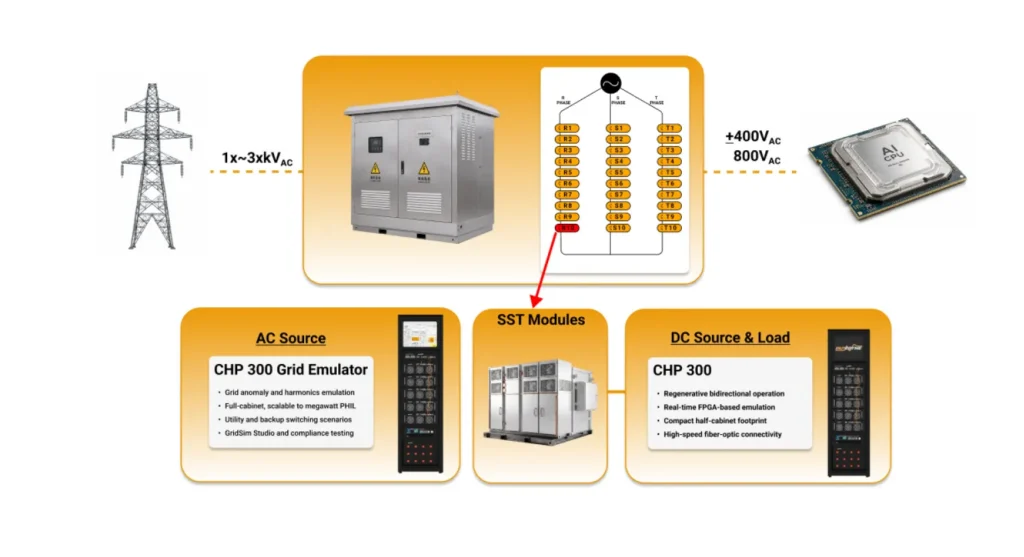

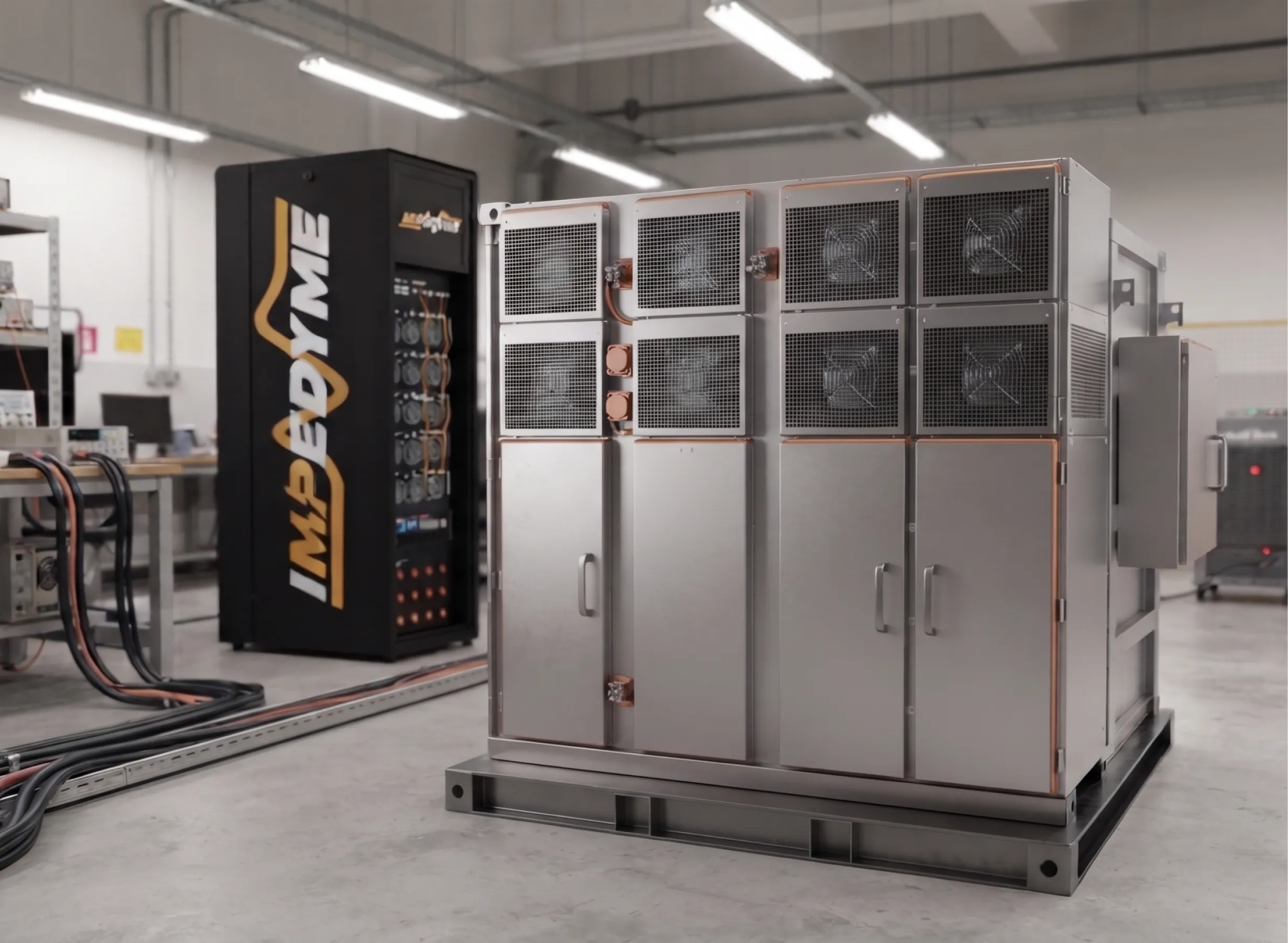

在 Impedyme,我们专注于在中压型式测试之前消除风险的预通电阶段——我们并不声称能在完整的中压 SST 上以额定全电压和全功率进行通电或型式测试。我们的 CHP 系列 将控制器 HIL 与全功率 PHIL 结合在一个基于 FPGA 的可再生平台上,提供 CHP-150 和 CHP 300 配置,并可通过并联进行扩展。GridSim Studio 将 CHP 系列变成一个可编程的 grid emulator 该仿真器可对源阻抗、馈线、故障和合规曲线进行建模,而不是重放固定的激励。PowerHIL Studio 负责编排自动化测试序列、故障测试活动以及合格/不合格报告,FPGA Scope 以模型分辨率捕获波形,在我们基于 FPGA 的平台上模型更新最快可达 90 纳秒。一个 CHP 机柜可提供高达 50 kW 的 Power-HIL,并联后可扩展至 550 kVA/kW,并提供 兆瓦级功率 HIL ,可用于更大规模的项目。这就是降低风险的一层:让真实的控制器针对完整 SST 及电网的实时模型运行,然后将真实功率引入单元和低压端口,远早于首次中压通电。有关完整的场景矩阵和产品对应关系,请参阅我们的专题文章。相关工作还包括我们的 inverter test 与 功率架测试 资源。
该 solid state transformer 不再是一个纯粹的学术概念。2026 年,它已成为 800 V 直流数据中心、兆瓦级电动汽车充电以及直流原生可再生能源和储能的使能器件,并开始在真实的配电馈线上证明自己。它并不是无源配电变压器的通用替代品——在纯交流到交流的效率和初始成本上,传统设备仍然占优——但在可控性、直流输出、电能质量和占地面积至关重要的场合,SST 极具吸引力。制约因素不再是硬件能否工作;而是各团队能否在通电前彻底且安全地验证控制与保护。这正是为什么 固态变压器以及 SST 变压器 构建它们的项目应当把分阶段的 HIL 和功率 HIL 验证视为跨越验证鸿沟的桥梁——在固态变压器接触中压之前,就证明它在电网上会有怎样的表现。
固态变压器比传统变压器更高效吗?
并非普遍如此。传统变压器的交流到交流效率约为 99%,而 SST 在器件级通常约为 97–98%。但当 SST 取代变压器加整流器为直流负载供电时,系统层面的比较就会改变,因为传统的交流到直流链路在其单独的整流器中也会损失效率。
数据中心为什么需要固态变压器?
AI 计算正推动数据中心走向 800 V 直流配电。SST 将中压交流馈电直接转换为受控的直流母线,省去了转换环节,因为更高的电压意味着更低的电流从而减少铜用量,并缓解了拖慢供电速度的变压器交货周期压力。
固态变压器的主要局限是什么?
初始成本高、在纯交流场合下有小幅效率损失、在浪涌和高温下的长期现场可靠性尚未得到验证、对绝缘和局部放电控制要求苛刻、dv/dt 应力、单元电压均衡、由于故障电流受限而需要重新考虑保护配合、网络安全、SiC 供应受限,以及标准尚不成熟。
固态变压器内部还包含变压器吗?
是的。SST 内部包含一个中频变压器,用于提供电气隔离和电压变比。“固态”一词指的是用电力电子取代笨重的工频磁性元件,而不是完全没有变压器。
固态变压器在并网前如何测试?
通过一条分阶段的路径:离线建模、控制器硬件在环(针对完整 SST 及电网的实时模型)、单元级及低压端口的功率硬件在环(针对电网仿真器和直流源/负载),最后是对整机进行的中压型式和认证测试。
